当前位置: 首页 产品中心 R+W联轴器 R+W弹性联轴器EK7
  • R+W弹性联轴器EK7
  • R+W弹性联轴器EK7

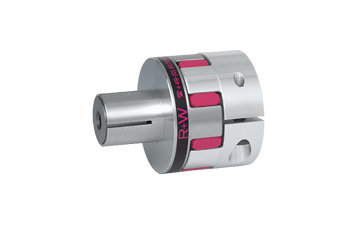

R+W弹性联轴器EK7

带锥形扩张轴
规格:2-2150Nm
适用于空心轴安装
锥形扩张轴可轴向夹紧
安装后长度短


产品详情技术参数

结构:由两个具有高同心度的联轴器套筒组成。

一侧:带夹紧套环和侧面螺钉ISO4762

另一侧:膨胀芯轴带内锥和螺钉ISO4762。推荐适用于膨胀芯轴的孔径公差为:H7。弹性环可选择三种不同结构。

温度范围:取决于所选用的梅花形弹性环。

扭转刚性:为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。

配合间隙:轴套连接0.01 - 0.05毫米。

材料:

夹紧套环:到450系列为高强度铝制,从800系列起为钢制

内锥 + 膨胀芯轴:钢制

弹性环:由精密模压,极其耐磨并且耐热稳定的塑料材质制成

转速:标准参见表格,根据不同的系列可达到4000转或22000转/分钟。超过4000转/分钟时爪式联轴器必须使用精细动平衡(请注明)。

技术参数:

额定扭矩:2 - 2.150 Nm

转速可达22000转/分钟

EK7型弹性联轴器产品特点:

套环带轴向安装的膨胀芯轴

良好的夹紧力

好的同心度

构造精简

易于安装

轴向安装的轴头端

零背隙爪式联轴器

电绝缘



规格 5 10 20 60 150 300 450 800
额定扭矩 9/12/2
12.5/16/4 17/21/6 60/75/20 160/200/42 325/405/84 530/660/95 950/1100/240
总长度 22 28 40 46 51 68 76 94
内径范围 4-12.7 5-16 8-25 12-32 19-36 20-45 28-60 35-80
内径范围 10-16 13-25 14-30 23-38 26-42 38-60 42-70 42-80
转动惯量 0.002 0.003 0.01 0.04 0.08 0.3 0.66 8
转动惯量 0.002
0.01 0.04 0.1 0.2 1 2.6 9
