结构:两个带凹形爪,具有高同心度的联轴器套筒。配合间隙H8+键槽DIN6885+紧固螺钉DIN916。
温度范围:取决于选用的弹性环。在-20°到+100 °C注意工作温度因素!
扭转刚性:为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。
配合间隙:轴套连接最大0.1毫米。
材料:
联轴器套筒:刚性极强纤维增强高性能塑料
弹性环:精密模压,极耐磨损的塑料
转速:标准参见表格。
技术参数:额定扭矩:2 - 810 Nm

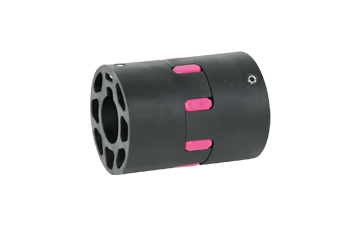

TX1型弹性联轴器产品特点:
经济适用
良好的同心度
缓冲减振
电绝缘
插入式联轴器
由于键槽连接,间隙很小
规格 | 2 | 10 | 20 | 60 | 150 | 300 |
弹性体类型 | A/B/C | A/B/C | A/B/C | A/B/C | A/B/C | A/B/C |
额定扭矩 | 2/2.4/0.5 | 12.5/16/4 | 17/21/6 | 60/75/20 | 160/200/42 | 325/405/84 |
总长度 | 20 | 35 | 66 | 78 | 90 | 114 |
内径范围 | 5-8 | 6-16 | 10-24 | 16-30 | 19-38 | 20-45 |
轴套转动惯量 | 1.9 | 1.4 | 10 | 30 | 70 | 180 |
