结构:
每个套环配有6个或8个米制螺纹
附加装置的定心可以通过内部和外部的配合长度轻松实现
其他配合长度直径和多孔圆盘可根据要求提供
温度范围:-30到+120° C
间隙:拥有粘着力极强的螺丝连接和既定原则,绝对无背隙。
使用寿命:按照技术规范操作,金属波纹管联轴器可持久耐用且无需维护。
材料:
波纹管由高弹性不锈钢制成
套环材质:钢制
短时超载:可达1.5倍。
技术参数:
额定扭矩:15 - 10000 Nm
转速可达10000转/分钟。
> 10000转/分钟需使用精细动平衡
金属波纹管联轴器的特殊解决方案:如其他配合长度,键槽,特殊材料和波纹管可根据要求短时提供。

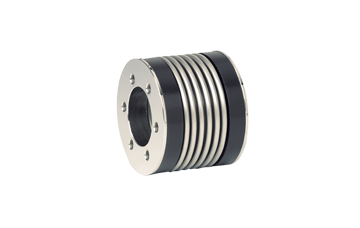

BK1金属波纹管联轴器的产品特点:
适用于客户定制的特别解决方案
规格 | 15 | 30 | 60 | 150 | 200 | 300 | 500 | 800 | 1500 | 4000 | 6000 | 10000 |
额定扭矩 | 15 | 30 | 60 | 150 | 200 | 300 | 500 | 800 | 1500 | 4000 | 6000 | 10000 |
总长度 | 30/37 | 36/44 | 43/53 | 50/62 | 53/65 | 56/70 | 64/77 | 81 | 100 | 145 | 138 | 150 |
外径 | 49 | 55 | 66 | 81 | 90 | 110 | 124 | 133 | 157 | 200 | 253 | 303 |
孔径 | 35 | 37 | 46 | 62 | 70 | 80 | 94 | 90 | 110 | 140 | 190 | 234 |
转动惯量 | 0.07/0.08 | 0.14/0.15 | 0.30/0.32 | 0.90/0.95 | 1.30/1.40 | 1.95/2.10 | 3.0/3.4 | 4.3 | 10.6 | 46 | 132 | 350 |
