当前位置: 首页 产品中心 R+W联轴器 R+W弹性联轴器EKL
  • R+W弹性联轴器EKL
  • R+W弹性联轴器EKL

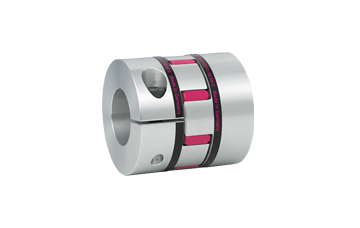

R+W弹性联轴器EKL

带夹紧轴套
规格:0.5-2150Nm
紧凑简约的设计
低转动惯量
易于安装


产品详情技术参数

结构:两个带凹形爪,具有高同心度的联轴器套筒。

温度范围:取决于所选用的梅花形弹性环。

扭转刚性:为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。

配合间隙:轴套连接0.01 - 0.05毫米。

材料:

联轴器套筒:直到450系列为高强度铝制,从800系列起为钢制

弹性环:由精密模压,耐磨并且耐热稳定的塑料材质制成

转速:标准参见表格,根据不同的系列可达到4000转或28000转/分钟。超过4000转/分钟时弹性联轴器必须使用精细动平衡(请注明)。

技术参数:

额定扭矩:0.5 - 2.150 Nm

转速可达28000转/分钟

EKL型弹性联轴器产品特点:

结构精简

低惯性

易于安装

缓冲减振

电绝缘

零背隙联轴器

插入式



规格 2 5 10 20 60 150 300 450 800
额定扭矩 2/2.4/0.5 9/12/2 12.5/16/4 17/21/6 60/75/20 160/200/42 325/405/84 530/660/95 950/1100/240
总长度 20 26 32 50 58 62 86 94 123
安装长度 6 8 10.3 17 20 21 31 34 46
内径范围 3-8 4-12.7 4-16 8-25 12-32 19-36 20-45 28-60 35-80
转动惯量 0.0003 0.002 0.003 0.01 0.04 0.08 0.3 0.66 8
