齿轮分类及模数计算

行业新闻|2022-04-13| admin

齿轮按照不同的划分标准可以分为以下几类,分别是!如下,供参考。

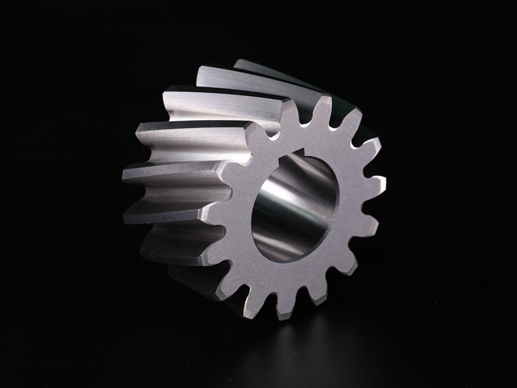

1.圆柱齿轮:

3.按零件结构可分为盘齿和轴齿,按齿形可分为直齿和斜齿轮;

用干并联来连接动力和运动的传动细节。例如发动机点火正时。变速箱速度变化等。

2.伞齿轮:

3.按齿形可分为直齿轮和螺旋锥齿轮;

b、用于传递和选择动力和运动的叉疟或叉指轴,如后轮轴的减速器和差速器等。

3.齿环:

变速同步控制系统同步器齿圈属于外齿圈,变速连续助力的滑动齿套和行星变速传动的齿环属于内齿圈等。

4.特殊用途齿轮:

如油泵齿轮、车速表蜗杆、转向齿条等。

5.根据流程:

半成品齿轮、伞齿轮、内齿轮、正齿轮、斜齿轮、蜗轮和蜗杆。

6.根据传动比:

一、固定传动比-圆齿轮机构(圆柱、圆锥)

b、可变传动比——非圆齿轮机构(椭圆齿轮)。

7.根据车轴的相对位置:

平面齿轮机构、斜齿圆柱齿轮传动、直齿圆柱齿轮传动、齿条传动、外啮合齿轮传动、内啮合齿轮传动、人字齿轮传动、空间齿轮机构、锥齿轮传动、交错斜齿轮传动、蜗轮传动。

8.根据该制造方法:

可分为轧制齿轮、烧结齿轮、铸造齿轮、切削齿轮等。

9.根据其外观:

分为圆柱齿轮、非圆齿轮、锥齿轮、齿条、蜗轮。

10.按压轮齿所在的表面:

分为外齿轮和内齿轮。

11.根据齿线形状:

分为直齿轮、斜齿轮、人字齿轮、曲线齿轮等。



齿轮模数计算方法:两齿间距离(从第一齿的一点到第二齿的同一点)÷3.14=模数


1.机架:


它是一种特殊的齿轮,齿分布在一根杆上。齿条又分为直齿轮齿条和斜齿轮齿条,分别与直齿轮和斜齿轮配对;齿条的齿廓是直的而不是渐开线(对于齿面来说是平的),相当于一个分度圆半径无限大的圆柱齿轮。


2.特点:


(1)由于齿条的齿廓是直的,所以齿廓上所有点的压力角相同,等于齿廓的倾角。这个角度称为齿廓角,标准值为20°。


(2)任何平行于峰线的直线都有相同的节距和模数。


(3)平行于齿顶线、齿厚等于齿槽宽度的直线称为分割线(中心线),是计算齿条尺寸的基准线。


3.参数:


齿条的主要参数有:齿槽宽度、齿顶高度、齿根高度、齿高、齿厚、齿根圆半径等。
