行星减速机的型号怎么看

行业新闻|2022-10-31| 深圳维动自动化

       行星减速机在订购过程中会有一串型号代码去表示这款减速机的型号参数配置,不同品牌型号代码所表达的意思不一样,那么行星减速机型号怎么看?以几款应用比较广泛的行星减速机品牌为例,给大家介绍行星减速机的型号怎么看


NEUGART行星减速机型号怎么看


NEUGART行星减速型号涵盖了产品的型号、结构尺寸、速比、锁紧系统、输出轴规格、间隙、润滑方式等信息,接下来以PSN型号具体为大家详细介绍NEUGART行星减速机型号怎么看:

PSN090-005-SSSK3AD-Z11/30/60/75/B5/M5-PK1-20-18-S

PSN090表示着产品系列与结构,PSN是NEUGART的系列产品,090表示产品结构尺寸。NEUGART减速机还有PLE、PLQE、PLPE等系列,结构尺寸有040、064、120等。

005表示产品的速比。NEUGART减速机的速比范围在3-512,特别需要也可以定制。

SSSK3AD

这部分表示减速机的配置,第一个S表示回程间隙;第二个S表示润滑方式;第三个S表示标准表面。K表示的是输出轴规格,3表示输出法兰规格,A表示输入系统,D表示输出端锁紧系统直径。


Z11/30/60/75/B5/M5

Z表示输入系统规格,11表示电机轴直径,30表示最大电机轴长,60表示定位凸台直径,75表示节圆直径,B5表示电机法兰类型,

PK1-20-18-S

M5表示电机安装螺纹,PK1表示小齿轮型号,20表示模数,18表示齿数,S表示齿轮类型。


通常NEUGART减速机的型号到M5就是完整型号了,现在NEUGART部分型号可以实现自带齿轮,所以后面为齿轮的相关参数。

以上就是关于NEUGART型号代表的意思了,通常可以根据型号就了解减速机的参数配置。


ALPHA行星减速机型号怎么看

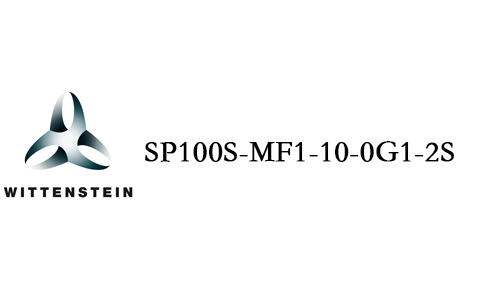

ALPHA减速机订购代码:

SP100S-MF1-10-0G1-2S

SP100S

SP表示产品类型,100表示规格、S表示了产品特性


MF1

M表示齿轮箱链接方式,F表示齿轮箱模式、1表示级数


10-0G1-2S

10表示速比、0表示输出方式、G表示夹紧毂直径、1表示回程间隙、2表示产品世代、S表示连接电机


其中准双曲面齿轮箱代码后还会有01两个代码分别表示了输入端级数和输出端级数。


STOBER减速机型号怎么看

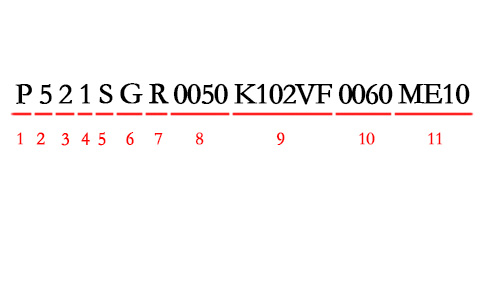

P 5 2 1 S G R 0050 K102VF 0060 ME10

STOBER减速机类型分类比较详细,产品的代码前面大致相同,后面代表着不同意思,现在以1-11为区块分类,表示这些代码分别代表什么意思。

1、表示减速机类型

2、表示减速机规格

3、表示生产代码

4、表示齿轮级数

5、表示箱体结构

6、表示轴设计或是传动比

7、表示轴承类型或电机适配器

8、表示传动比或冷却模块

9、表示电机适配器或直角齿轮输入

10、表示电机传动比或冷却模块

11、表示电机适配器

其中不同型号代码后面表示类型,大致分为这些类型,STOBER减速机具体型号怎么看需要根据减速机的型号来理解。


以上就是关于行星减速机型号怎么看的相关内容了。主要介绍的是德国几款应用比较多的行星减速机品牌,一般情况下会有行星减速机的样本可以去了解相关品牌的,里面可以详细了解到行星减速机型号所要表达的意思。
