Neugart行星减速机安装步骤(上)

行业新闻|2022-03-07| 深圳维动自动化


一、输入端

Neugart行星减速机与伺服电机相联时行星减速机适配板上配有螺纹孔,伺服电机上配通孔,规格:如减速机适配板M8螺纹孔,伺服电机通孔直径应大于φ8mm,小于φ9mm。不能够大于9mm的原因在于螺钉紧固后不可有过大的间隙,分布螺纹孔螺钉应加载相同力矩以保证力系平衡,使伺服电机能够平稳输出扭矩不至于跳动过大。高速状态输出时不至于使电机轴,承受径向力导致断轴或轴径向弯曲。

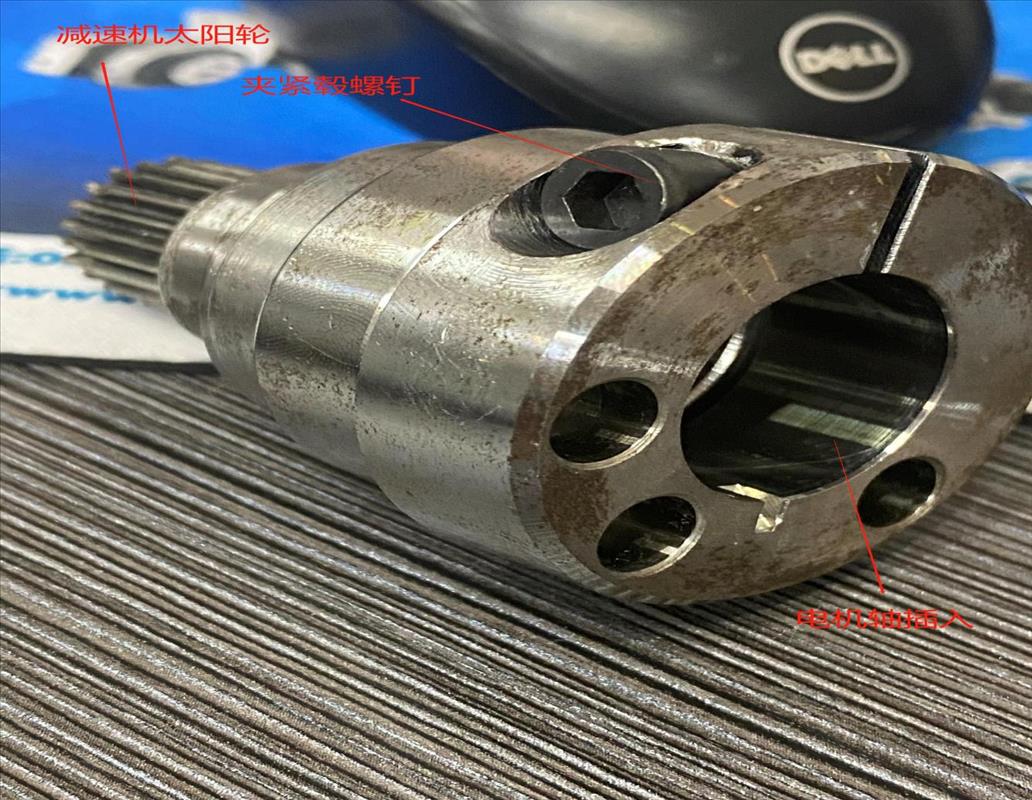

行星减速机的夹紧毂直径应大于电机轴直径,适配板长度也应大于电机轴长,电机才可联接在减速机上。



紧固螺钉应该选择螺纹强度12.9级,我们肯定也遇到过电机轴径小于加紧毂直径的情况,我们的加紧毂应对这种情况时会增加夹紧轴套来减小加紧毂直径,所以我们的行星减速机在自动化设备中的伺服电机和步进电机都可以匹配。

行星减速机的适配板也会根据电机的尺寸来定制适配板,属于非标定制,我们标准的有:

1、2件式-圆形通用法兰。

2、2件式-正方形通用法兰。

3、一体式单一法兰。

4、无适配电机法兰--圆形通用法兰。

5、无电机适配法兰-输入轴。适配板上分布的螺纹孔也可根据电机法兰上分布的通孔来适配。

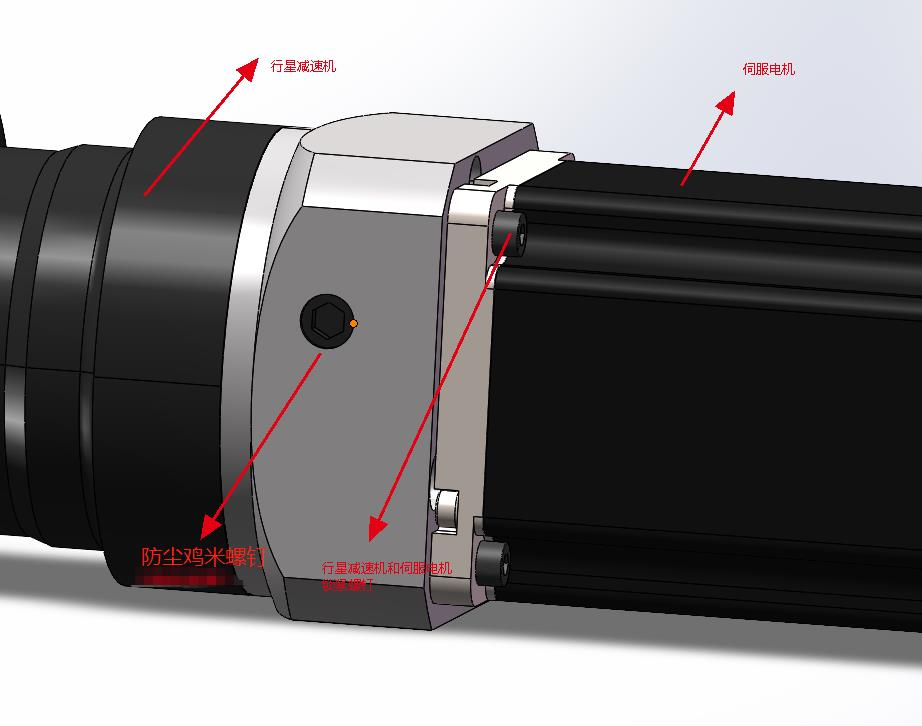

拧紧电机轴或拧松时要注意不可把夹紧毂锁紧螺钉拧滑丝,最好的安装方式是把夹紧毂螺钉和防尘鸡米螺钉保持在水平位置(夹紧毂螺钉在适配板里面)在适配板里面光线会非常弱需借助光源来查找夹紧毂螺钉。具体的步骤是:在一定的光源下,转动输出轴,夹紧毂会随之转动,待和机米防尘螺钉在同一水平线上时即可拆卸或拧紧电机轴,这样的安装方式有其缺点,很容易就会使夹紧毂螺钉滑丝。结构有待去进一步优化,改良。
