当前位置: 首页 产品中心 R+W联轴器 R+W微型波纹管联轴器MK3
  • R+W微型波纹管联轴器MK3
  • R+W微型波纹管联轴器MK3

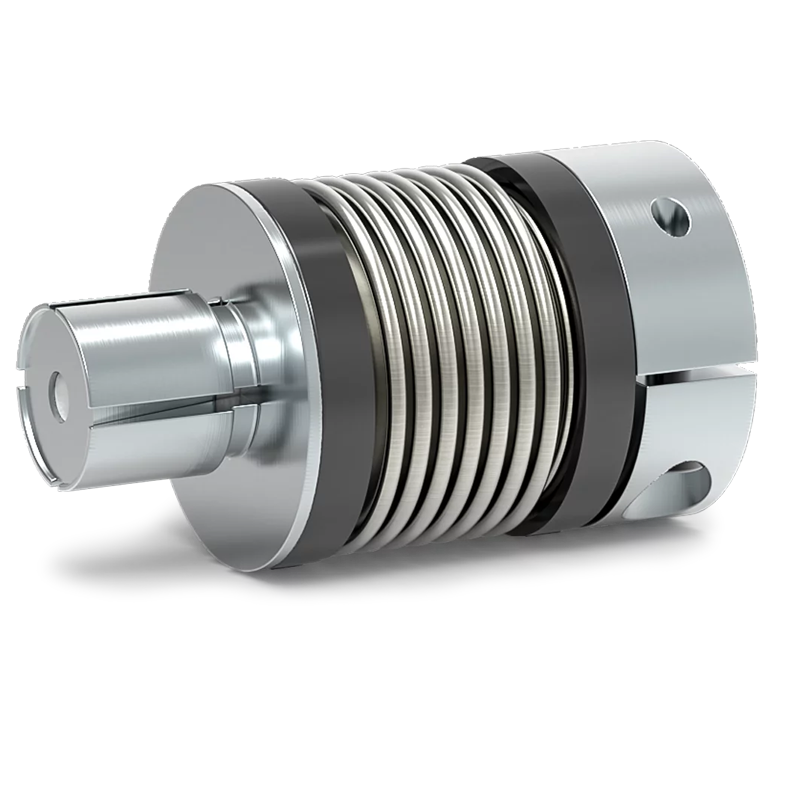

R+W微型波纹管联轴器MK3
带锥形扩张轴
规格:0.5-10Nm
易于安装
解决了轴直径/孔径不匹配的问题
节省空间和成本
产品详情技术参数

结构:

一侧带夹紧套环配有螺钉ISO4762

一侧膨胀芯轴带锥形夹紧元件

温度范围:-30到+120° C

间隙:轴套连接0.01 - 0.05毫米

使用寿命:按照技术规范操作,微型波纹管联轴器可持久耐用且无需维护

材料:

波纹管由高弹性不锈钢制成

夹紧套环为铝制,扩张轴套和锥形件(钢制)

技术参数:

额定扭矩:0.5 - 10 Nm

转速可达10000转/分钟。

> 10000转/分钟,使用动平衡时

轴径为3 - 24毫米

D2轴头直径可根据客户要求提供

BK7波纹管联轴器适用于更高的扭矩

微型波纹管联轴器的特殊解决方案:如其他配合长度,键槽,特殊材料和波纹管可根据要求短时提供。

MK3型微型波纹管联轴器产品特点:

零背隙,扭转刚性

具有错位补偿功能

易于安装

构造精简

节省安装空间和成本

转动惯量低



规格 5 10 15 20 45 100
额定扭矩 0.5 1 1.5 2 4.5 10
总长度 22/23/26 22/25/28 24/30 27/33/36 36/44 41/51
内径范围 3-7 3-7 4-8 4-12.7 5-16 6-24
转动惯量 2.6/2.8/3.0 3.0/3.4/3.6 8.5/9.5 25/27/29 100/108 160/205
