当前位置: 首页 产品中心 R+W联轴器 R+W安全联轴器ES2
  • R+W安全联轴器ES2
  • R+W安全联轴器ES2

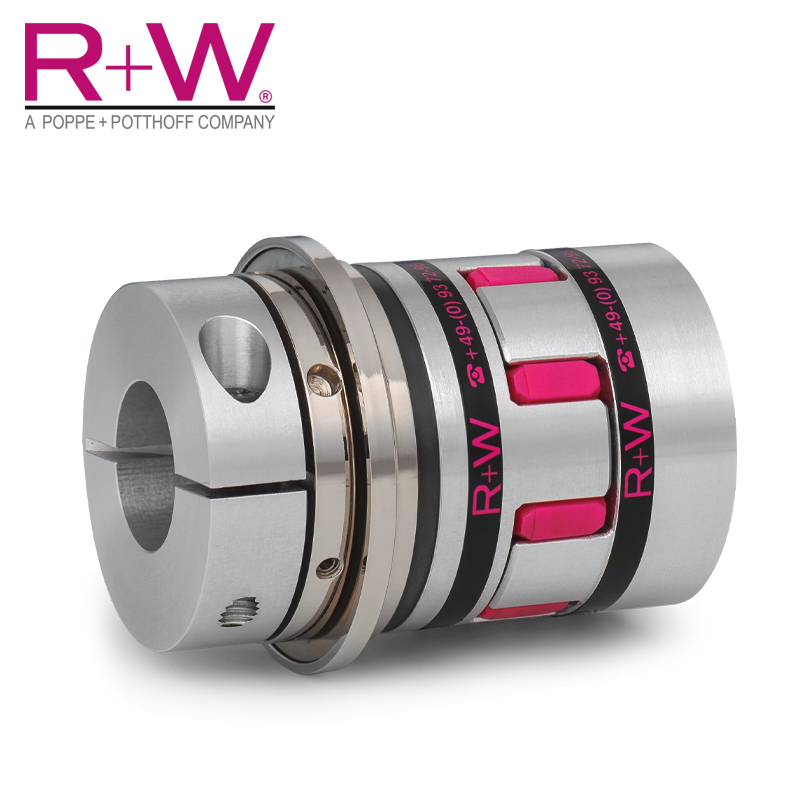

R+W安全联轴器ES2
带夹紧轴套和弹性体联轴器的直接驱动
规格:1-1800Nm
易于安装
减震
可抵偿轴偏
扭矩可无极调整
产品详情技术参数

结构:

两个带凹形爪,具有高同心度的联轴器套筒。

安全型联轴器一侧面集成一体化。

弹性环可选择规格式样A或B。

温度范围:取决于所选用的梅花形弹性环。

扭转刚性:为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。

间隙:通过粘着力极强的卡箍连接和既定原则,绝对无背隙。

配合间隙:轴套连接0.01 - 0.05毫米。

材料:

安全部件:高强度硬化钢制联轴器套筒

D1:到450系列为高强度铝制,从800系列起为钢制联轴器套筒

D2:到60系列为高强度铝制,从150系列起为钢制

弹性环:精密模压,极耐磨损的塑料。

技术参数:

额定扭矩:1 - 1800 Nm

轴径为5 - 80毫米

ES2型安全联轴器产品特点:

紧凑型结构

精密准确的扭矩限制

过载时具有高控制行程

在毫秒范围内快速停止运转

通过R+W原理证实,零背隙构造

电绝缘

插入式联轴器

扭力限制器

扭力限制器

扭力限制器

扭力限制器

扭力限制器

扭力限制器

扭力限制器

扭力限制器




规格 5 10 20 60 150 300 450 800 1500
扭矩调节范围 1-3
3-6
2-6
4-12
10-25
20-40
10-30
25-80
20-70
45-150
80-180
100-200
150-240
200-320
80-200
200-350
300-500
400-650
500-800
600-900
600-850
700-1200
1000-1800
总长度 50 60 86 96 106 140 164 179 245
内径范围 4-12.7 5-16 8-25 12-32 19-36 20-45 28-60 35-80 35-90
转动惯量 0.02 0.06 0.25 0.7 2.3 11 22 33.5 185
