齿轮加工中齿形修整相关知识

行业新闻|2022-06-10| 深圳维动自动化


齿轮齿形修整的常用方法

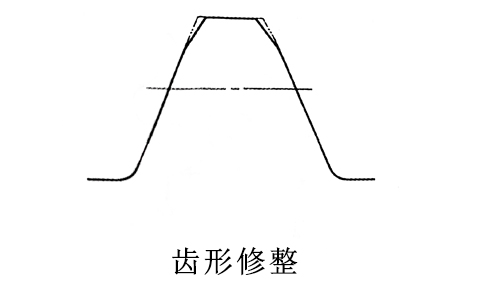

1.齿形修整

齿形修整是修缘和修根的总称。一般来说,修缘的方法使用比较普遍。修远是指有意识的修削齿顶的齿形,使齿形偏离正确的渐开线齿形。

由此,当齿轮齿面受外力产生变形时,可以避免对与之啮合的齿轮产生干涉,并且可以降低噪音,延长齿轮寿命。但是要注意不要修整过量。过量修整等于增加了齿形误差,将对齿轮齿条之间的啮合产生影响。

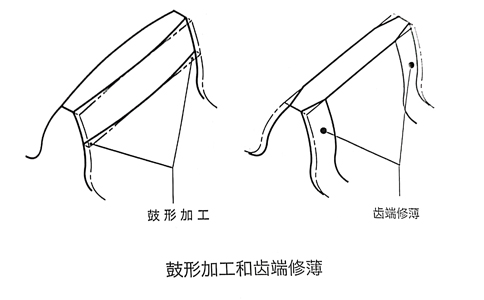

2.鼓形加工和齿端修薄

鼓形加工和齿端修薄都是沿着齿线方向的修整。特别是鼓形加工,是以让轮齿接触集中到齿宽的中央部为目的的加工,所以,沿齿线方向的加工适当的鼓形。此时,应注意不能加工过甚。过量的鼓形加工会引起轮齿接触面积的减小,对齿轮强度产生不良影响。

齿端修薄是将齿宽的两端部加适当的倒角加工方法。

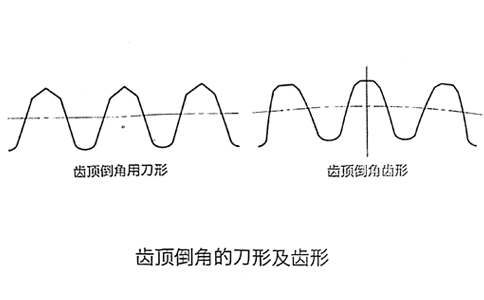

3.外径加工及齿顶倒角加工

使用滚齿展成法加工齿轮的方法,滚齿加工的同时齿轮的外径加工以及齿顶倒角可以同时进行。利用齿条刀具进行齿形展成加工和外侧加工,通过这种加工可以有效减少外径的偏差还可以防止齿顶产生毛边。齿顶倒角加工,对防止发生在齿顶的撞痕及毛刺等起到了很好的作用。


实行了齿顶倒角,啮合时有效的齿顶高减少,啮合率也降低,所以通常不进行过量倒角。

外径加工及齿顶倒角有时并用,有时单独采取其中一种。
