定制齿轮

STRRONSE定制齿轮

类型:不可后续加工、可后续加工

材料:20CrMnTi

产品详情技术参数


我们提供齿轮的非标定制,在选择齿轮时需要注意一下因素:

需要确定齿轮是直齿还是斜齿,直齿承载能力强,承受扭矩大,但是高速运行时会产生较大的噪音,斜齿重合度大传动平稳,噪音小,适合高速运转,但是会有轴向力产生。然后就是确定模数与齿数,相同齿数的情况下,模数越大,齿轮越大,相同模数情况下,齿数越多,齿轮也是越大,在确定齿轮大小时应该根据负载的情况来选择合适的齿轮大小,齿轮齿条传动的运行中,齿轮越小负载扭矩则会越小,但也不可无限缩小齿数,需要根据实际使用情况而定,其次需要确定齿轮的精度,我司的齿轮统一精度为6级,最后需要确定一下齿轮的孔径大小与公差,如果配合轴安装,需要提供轴的大小以及轴公差,还需要考虑安装方式,是顶丝安装,还是热装,因为不同的安装方式,孔轴之间的公差相应也不同,以上是根据轴式输出方式安装齿轮时,定制齿轮需要注意的一些参数,法兰输出以及空心轴式输出则需要确定其它不同的参数,也可根据设计图纸来样生产。

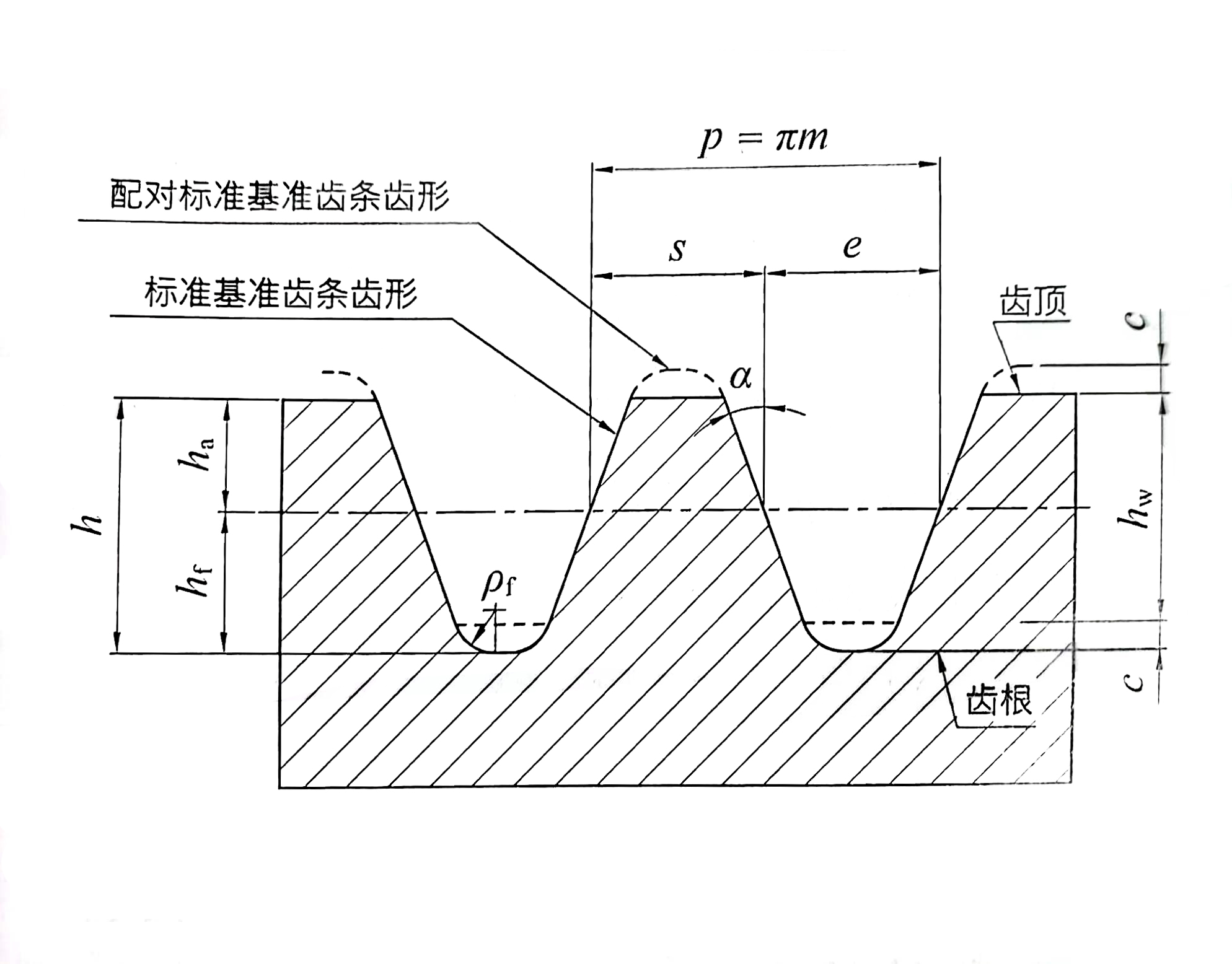

术语 单位 定义
模数 m 用公制单位表示齿轮大小术语,数值为分度圆齿轮除以圆周率π
齿距 p 基准线上相邻量尺之间的距离模数m与π相乘之积
压力角 a 轮齿相对于基准线的法线的倾斜角度
齿顶高 ha 由基准线到齿顶的距离
齿根高 hf 有基准线到齿根的距离
齿高 h 齿顶到齿根的距离
工作齿高 hw 配对齿轮啮合的齿高
顶隙 c 齿高到配对齿轮的齿顶间的距离(间隙)
齿根圆角半径 pf 齿面与齿根间的曲率半径
法兰盘 空心轴 实心轴
有无法兰盘 孔径 轴径
有无轮毂 输入轴轴径
有无键槽 有无花键



斜齿轮基本计算公式
名称 符号 计算公式
法向压力角 an an=20°
法向齿顶高系数 han* han*=ha*=1或0.8
法向顶隙系数 cn* cn*=c*=0.25或0.3
螺旋角 β β1=-β2(一般β取8°~20°)
端面模数 mt mt=mn/cosβ
端面压力角 at tgat=tgan/cosβ
端面齿顶高系数 hat* hat*=han*cosβ
端面顶隙系数 ct* ct*=cn*cosβ
当量齿数 zv zvi=zi/cos3β
端面变位系数 xt xti=xnicosβ
分度圆直径 d di=mtzi
