当前位置: 首页 产品中心 R+W联轴器 R+W微型波纹管联轴器MK1
  • R+W微型波纹管联轴器MK1
  • R+W微型波纹管联轴器MK1

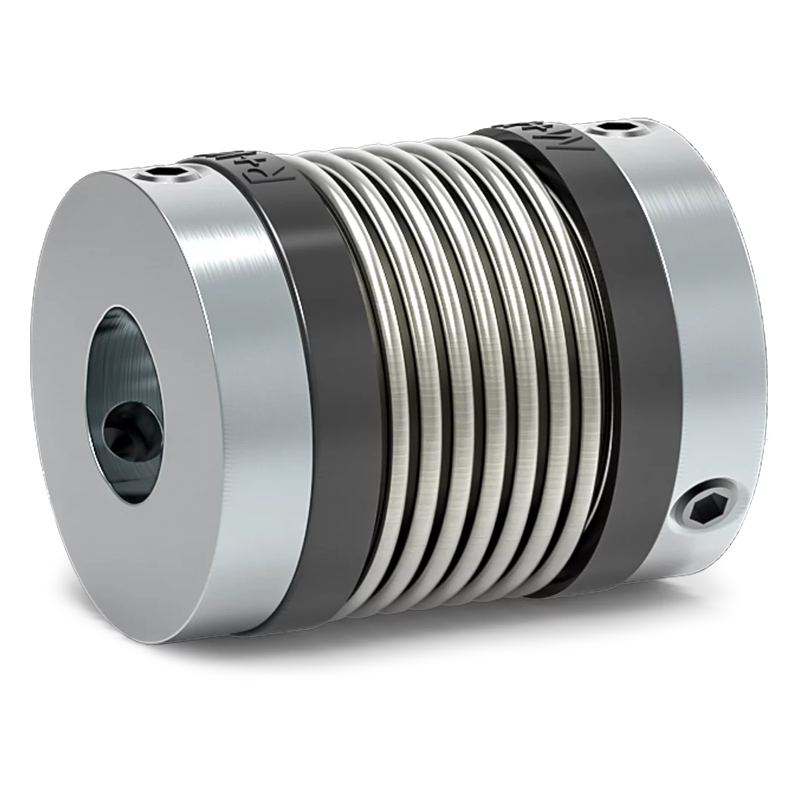

R+W微型波纹管联轴器MK1
带径向固定螺母
规格:0.05-10Nm
规格小但具备大孔径
完整的拆卸槽无需在轴上设置平面结构
产品详情技术参数

结构:套环带径向紧固螺钉DIN916和内置可拆槽管。

温度范围:-30到+120° C

间隙:轴套连接0.01 - 0.08毫米

使用寿命:按照技术规范操作,微型波纹管联轴器可持久耐用且无需维护

材料:

波纹管由高弹性不锈钢制成,0.5系列的金属波纹管是由铜锌合金制成

套环 铝制

技术参数:

额定扭矩:0.05 - 10 Nm

转速可达20000转/分钟。

> 20000转/分钟,使用动平衡时

轴径为1 - 28毫米

微型波纹管联轴器的特殊解决方案:如其他配合长度,键槽,特殊材料和波纹管可根据要求短时提供。

MK1型微型波纹管联轴器产品特点:

零背隙,扭转刚性

具有错位补偿功能

通过内置可拆槽管不会将轴挫为平面

经济型结构式样

转动惯量小

规格 0.5 1 5 10 15 20 45
100
额定扭矩 0.05 0.1 0.5 1 1.5 2 4.5 10
总长度 14 20 20/23/26 22/25/28 24/29 26/31/35 37/45 43/53
内径范围 1-3 1-5 3-9 3-9 3-12 3-16 6-22 6-28
转动惯量 0.1 0.4 1.1/1.2/1.3 1.3/1.8/2 4.7/5.5 15/18/20 65/70 180/220
