当前位置: 首页 产品中心 R+W联轴器 R+W微型波纹管联轴器MK5
  • R+W微型波纹管联轴器MK5
  • R+W微型波纹管联轴器MK5

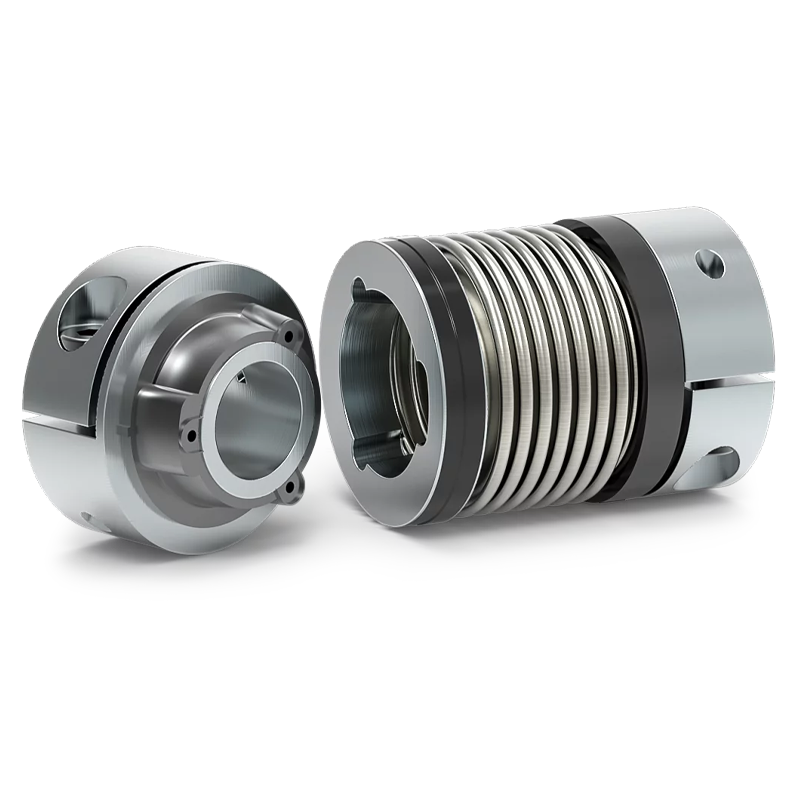

R+W微型波纹管联轴器MK5
带夹紧轴套和锥形压入部分
规格:0.5-10Nm
可径向轴向安装
绝缘绝热
易于安装和拆卸
产品详情技术参数产品视频

结构:

一侧带夹紧套环配有螺钉ISO4762

一侧带夹紧套环配有螺钉ISO4762和零背隙,圆锥形插入式连接器

温度范围:-30到+120° C

间隙:轴套连接0.01 - 0.05毫米

使用寿命:按照技术规范操作,微型波纹管联轴器可持久耐用且无需维护

材料:

波纹管由高弹性不锈钢制成

夹紧套环和波纹管侧边锥形段:铝制

套环侧边锥形段:铝制套环上喷涂玻璃纤维增强塑料

技术参数:

额定扭矩:0.5 - 10 Nm

转速可达10000转/分钟。

> 10000转/分钟,使用动平衡时

轴径为3 - 20毫米

BK5波纹管联轴器适用于更高的扭矩

微型波纹管联轴器的特殊解决方案:如其他配合长度,键槽,特殊材料和波纹管可根据要求短时提供。

MK5型微型波纹管联轴器产品特点:

零背隙,扭转刚性

具有错位补偿功能

易于安装和拆卸

绝电且隔热

转动惯量小



规格 5 15 20 45 100
额定扭矩 0.5 1.5 2 4.5 10
总长度(插入部分) 27/30/33 34/39 37/43/46 49/57 55/65
内径范围 3-6.35 3-8 3-12.7 5-16 5-20
转动惯量 3.0/3.2/3.5 9.0/10 28/30/33 110/120 220/230
