当前位置: 首页 产品中心 R+W联轴器 R+W安全联轴器ESL
  • R+W安全联轴器ESL
  • R+W安全联轴器ESL

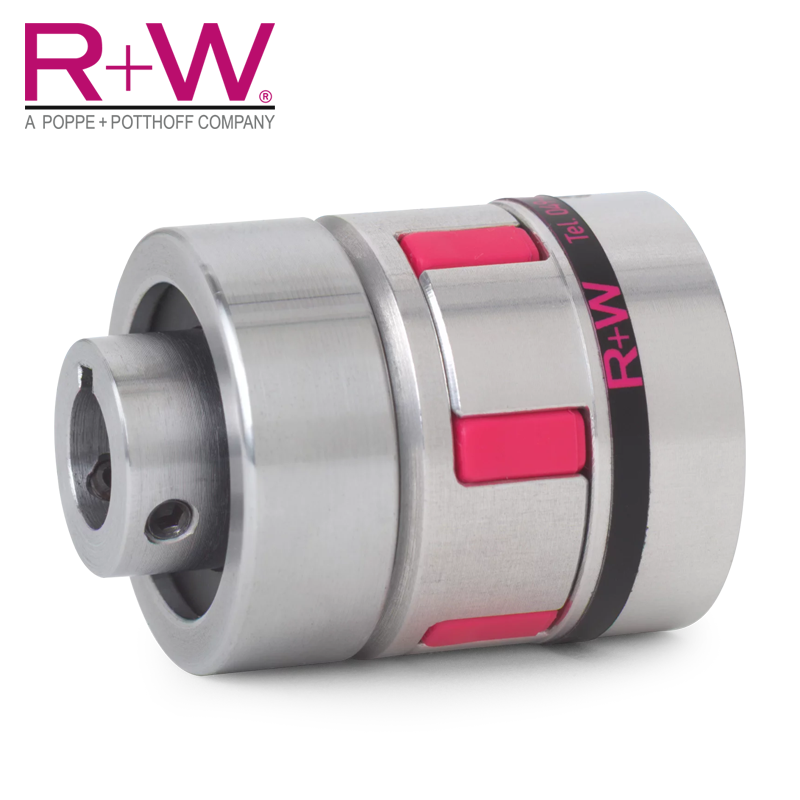

R+W安全联轴器ESL

带键槽安装和弹性联轴器的直接驱动
规格:1-150Nm
经济型设计
减震
耐磨性设计


产品详情技术参数

结构:

两个带凹形爪,具有高同心度的联轴器套筒。

安全型联轴器一侧面集成一体化。

弹性环可选择规格式样A或B。

温度范围:取决于所选用的梅花形弹性环。

扭转刚性:为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。

配合间隙:轴套连接0.01 - 0.05毫米。

材料:

安全部件:高弹性钢制,卡槽滚珠由硬化钢制成

联轴器套筒:高强度铝制

弹性环:精密模压,极耐磨损的塑料。

转速:脱离接触达到200转/分钟时磨损可以忽略不计,更高转速:必要时通过终端咨询向制造商进行询问。

技术参数:

额定扭矩:9 - 200 Nm

轴径为6 - 45毫米

ESL型安全联轴器产品特点:

通过R+W原理证实,零背隙构造

在毫秒范围内快速停止运转

安全型联轴器的扭矩无级可调

精密准确的扭矩限制

结构紧凑 安全型联轴器

电绝缘

插入式联轴器

扭力限制器

扭力限制器

扭力限制器

扭力限制器

扭力限制器

扭力限制器

扭力限制器

扭力限制器



规格 5 10 20 60 150
扭矩调节范围 1-6 1-12 3-19 5-60 20-150
总长度 34 45 64 80 90
内径范围 6-15 6-18 8-25 12-32 19-38
转动惯量 0.01 0.02 0.08 0.15 0.5
