NEUGART直角行星减速机内部结构图

行业新闻|2022-06-01| 深圳维动自动化


在行星减速机的应用行业中,会有一些特殊的安装环境或空间位置有限的情况下会使用到直角行星减速机。直角行星减速机也成为转角行星减速机,它特殊的直角型结构和灵活的安装方式,有着很好的空间优势,在工业行业的用途也是比较广泛。那么直角行星减速机的内部结构图是什么样的,与轴输出减速机有什么区别?一起来看看吧。

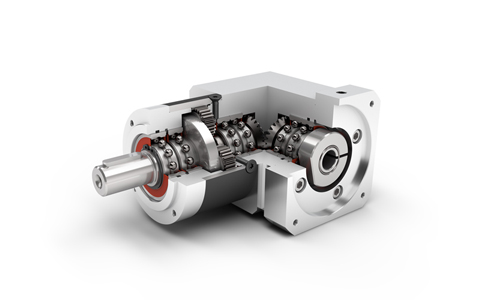

WPLE直角行星减速机是在经济型减速机的基础上延伸的一款直角减速机,这款减速机的拥有着经济型的优点,整体结构紧凑,安装方便。轴承使用低摩擦深沟球轴承,这种轴承的摩擦系数小,结构简单,可以承受高径向负载;行星齿轮是直齿,转角方向采用锥齿轮。这款直角行星减速机是比较基础的减速机,直角行星减速机一般适用在安装空间比较小的情况下。针对不同的安装情况,NEUGART系列直角行星减速机有轴安装,法兰输出,空心轴输出多种类型的减速机,例如WPLFE这款法兰输出的直角行星减速机,结构更为紧凑,法兰采用圆形特大号输出法兰,有效节省空间,安装方式也比较简便。


WGN空心轴输出直角减速机,这款减速机的安装方式也是比较简单,使用胀紧套就可以将其安装在设备上,内部采用的是预紧的圆锥滚子轴承和准双曲面齿轮,可以承受各种载荷的应用,整体有着很好的刚性,在一些高负载的情况下也能有很好的表现。


专业NCP选型软件,可以很好的匹配电机与减速机型号,行星减速机与电机在运行过程中的动态数据图直接明了,了解行星减速机型号速比是否与电机匹配,三维结构图在线下载,简单实现行星减速机和电机之间的组合。

以上就是关于直角行星减速机内部结构图相关知识,减速机的图纸可以直接下载,或根据需要下载相关型号减速机,直角行星减速机节省空间,在空间狭小情况下可以自由安装,内部不同轴承和齿轮有自身的优点,高负载、高精度、噪音低等特点,主要还是根据自身需要去选择减速机与电机的配合。
