行星减速机型号含义是什么

行业新闻|2022-02-24| 深圳维动自动化


纽卡特减速机的型号怎么去看,这些型号又分别表示什么,这要从我们的产品标签说起,每一台减速机的型号都会有产品匹配的标签,怎么去根据减速机的产品标签去确定具体型号,接下来就了解怎么去看纽卡特减速机的型号。

我们的每一台减速机上面都会有产品标签,如图:


上面红框标记的那一长串数字和字母就是产品密钥。

这些数字和字母都代表着什么呢?哪里才是速比呢?下面分区域和大家介绍产品密钥的含义。

PSN090-005-SSSK3AD-Z11/30/60/75/B5/M5-PK1-20-18-S


PSN090  系列规格区

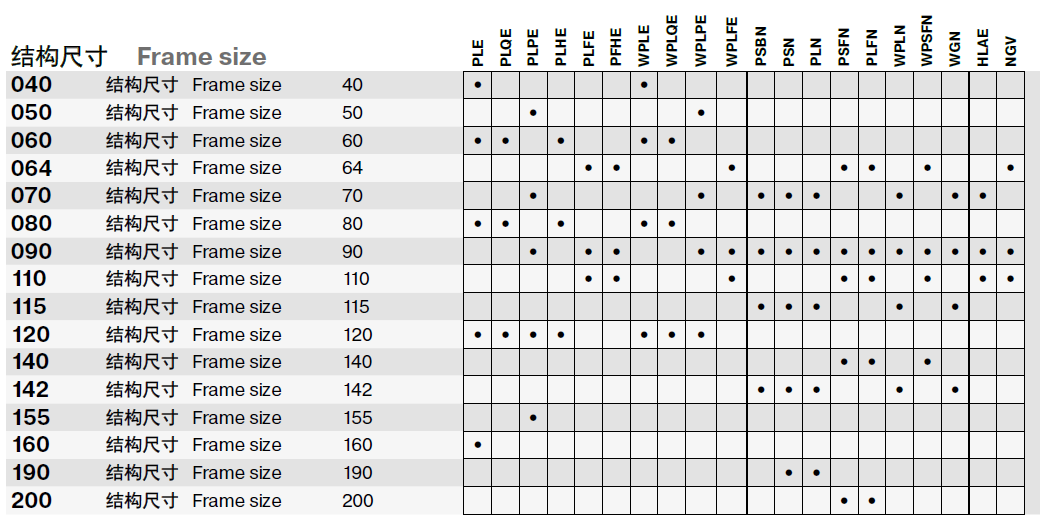

表示的是产品系列以及产品规格,PSN是产品系列,090是产品规格。我们有多种产品系列,如PSN、PSBN、PLE等等。当然也有很多产品规格,如040,110,200等等。下表是我们的产品系列以及相应的产品规格(结构尺寸)。


PSN090-005-SSSK3AD-Z11/30/60/75/B5/M5-PK1-20-18-S


005  速比区

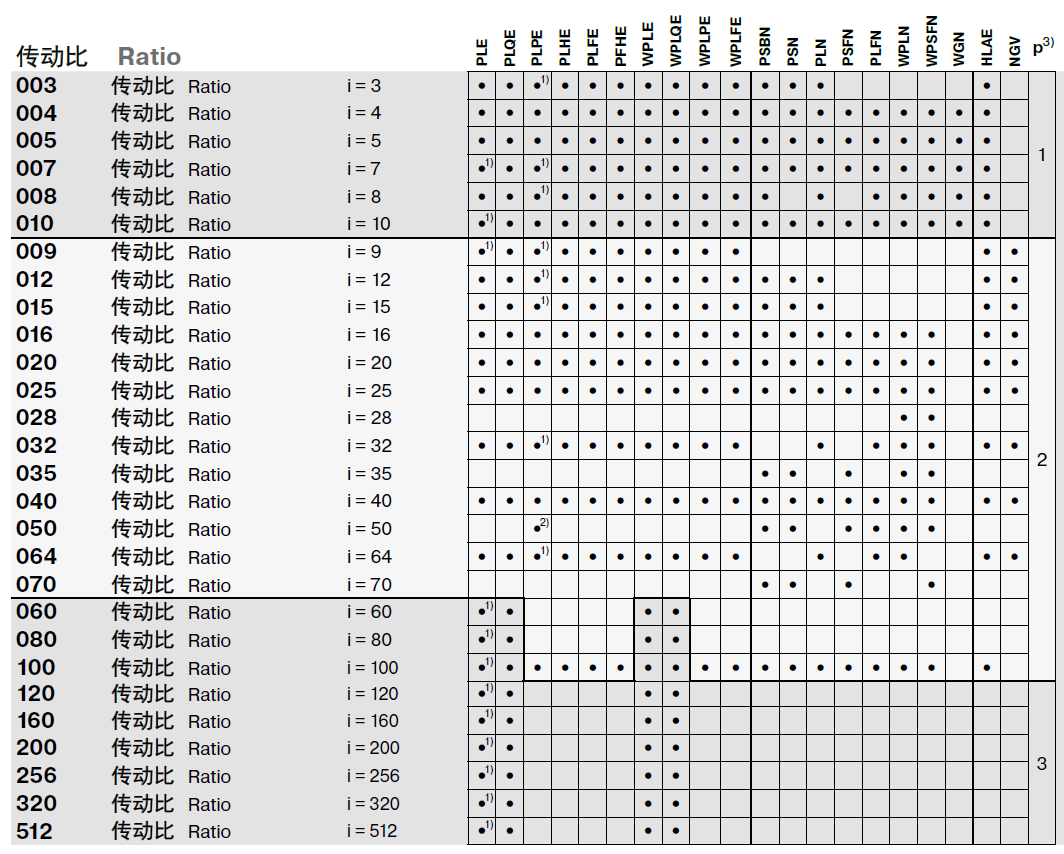

这部分表示的是产品速比。005表示的是速比5的产品。我们的速比范围在3-512之间,如果您有特别需要,也可以定制。下表是我们的速比范围及对应的产品系列。


PSN090-005-SSSK3AD-Z11/30/60/75/B5/M5-PK1-20-18-S


SSSK3AD  产品配置区

这部分是减速机的配置区。您可以选择不同配置的减速机。

第一个S位表示的是回程间隙。标准回程间隙用S表示,降低回程间隙用R表示。

第二个S位表示的是润滑方式,S表示标准润滑,F表示食品级润滑,L表示低温润滑。

第三个S表示的是标准表面。

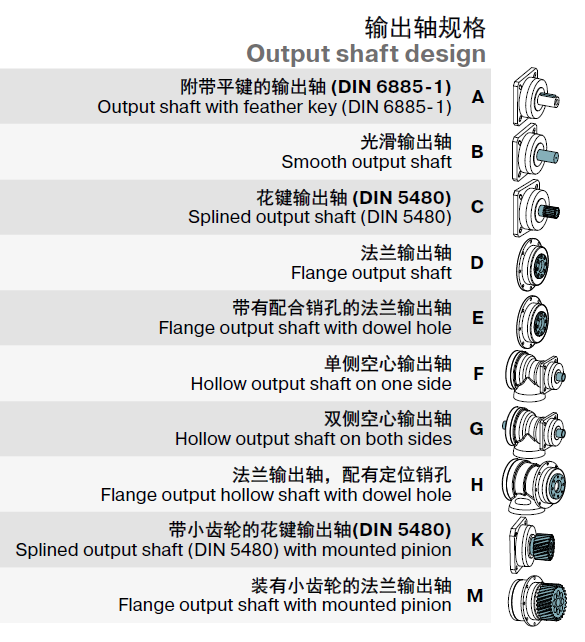

K位表示的是输出轴规格。不同的字母表示不同的输出轴规格。K表示带小齿轮的花键输出轴。下图为可选择的输出轴规格及其代码。


PSN090-005-SSSK3AD-Z11/30/60/75/B5/M5-PK1-20-18-S

3位表示的是输出法兰规格。标准输出法兰用3表示。可兼容(W)PLS的输出法兰用4表示。

A位表示输入系统,标准输入系统用A表示,可安装的驱动系统用S表示。

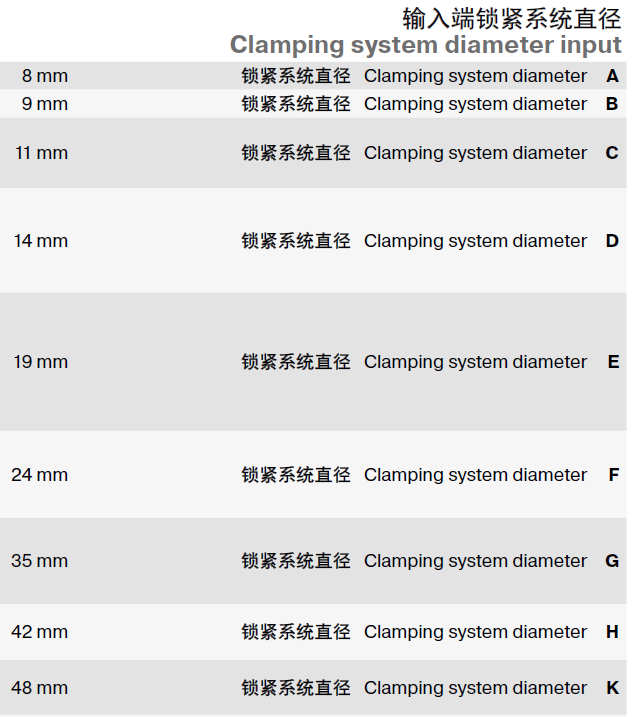

D位表示的是输入端锁紧系统直径。D对应的锁紧系统直径是14mm。下图是不同锁紧直径对应的字母代码。


PSN090-005-SSSK3AD-Z11/30/60/75/B5/M5-PK1-20-18-S


Z11/30/60/75/B5/M5  电机参数区

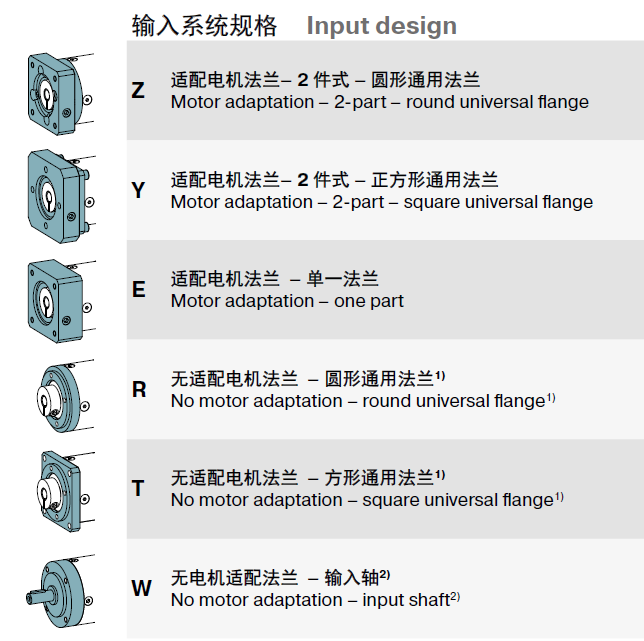

这部分表示的是和电机有关的参数。Z位表示的是输入系统规格,也就是减速机的输入法兰类型。减速机输入法兰需要和电机的输出端连接。为适配众多的电机类型,我们提供了多种多样的输入法兰类型。不同代码对应不同的法兰类型。如下图所示:

纽卡特减速机输入端规格

11表示的是电机轴直径为11mm

30表示的是最大电机轴长为30mm

60表示的是定位凸台直径为60mm

75表示的是节圆直径为75mm

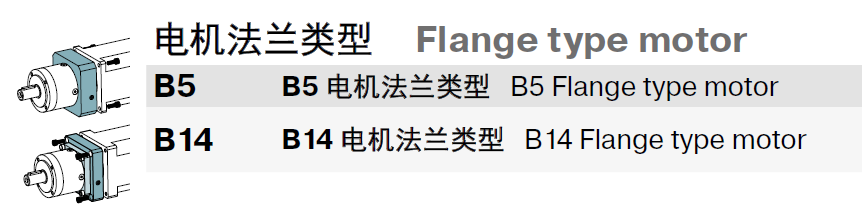

B5表示的是电机法兰类型,除了B5的形式外还有B14的形式。具体区别见下图:


M5表示电机的是安装螺纹。

    PSN090-005-SSSK3AD-Z11/30/60/75/B5/M5-PK1-20-18-S


PK1-20-18-S  齿轮参数区

这一部分主要是齿轮参数。当然,如果您没有购买我们的齿轮产品,产品密钥上是没有这部分代码的。

PK1是齿轮的型号。

20代表的是齿轮的模数是2。

18代表齿轮的齿数。

S代表齿轮类型为斜齿齿轮。直齿齿轮用L表示。

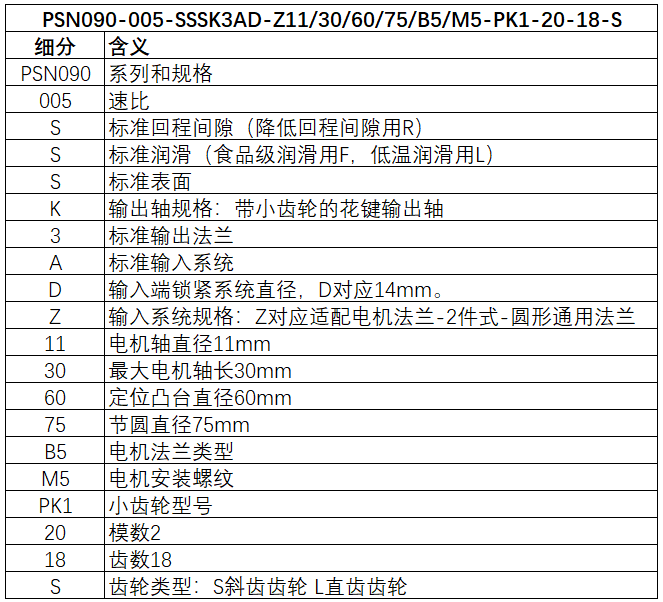

现将以上解释简单总结归纳,方便大家查阅。请见下表:
