激光切割机的减速机与齿轮齿条传动

行业新闻|2022-02-28| admin


1.什么是激光切割机?

激光切割机是一种采用齿轮齿条传动的龙门结构设备。通常有两个行走轴,Y轴负责衡量移动,X轴负责激光头移动。其中Y轴采用两个电机驱动,X轴为一个电机驱动。

2. 激光切割机常用哪种齿轮齿条?

激光切割机一般采用研磨级别的斜齿轮齿条进行传动。齿条的模数根据设备的负载重量以及速度、加速度要求而有所不同,常用的模数有M2和M3。齿轮齿数通常在20-40齿之间。

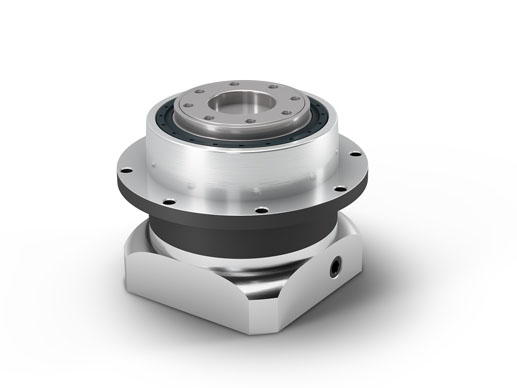

激光切割机减速机


3. 激光切割机常用的减速机型号?

一般采用的减速机型号有PSN和PSFN,PSN为轴输出减速机,适用于负载较轻的设备,PSFN为法兰输出减速机,适用于高动态高负载的设备。这两款减速机输出端轴承均为圆锥滚子轴承,非常适合用在齿轮齿条传动的场合。

4. 激光切割机所需要的惯量比?

惯量比是指负载的惯量与电机惯量的比值,惯量比越小,电机响应就越快,设备的动态性能也就越高。为了保证设备的高动态性能,需要控制惯量比小于3。通常降低惯量比的方法有采用更小的齿轮以及加大减速机的减速比。

5. 采用小齿轮的优点?

小齿轮是指的是齿轮的分度圆直径小,也就是更少的齿数。根据扭矩计算公式,齿轮直径减小可以降低负载所需扭矩,同时还可以降低负载折算到电机的惯量。并且由于减速机回程间隙的存在,更小齿轮可以带来更高的精度。

6. 激光切割机常用减速比?

由于激光切割机的运行速度比较快,所以一般采用一级减速比,常用的速比有5和7。
