梅花弹性联轴器安装过程需要注意事项

行业新闻|2022-02-28| 深圳维动自动化

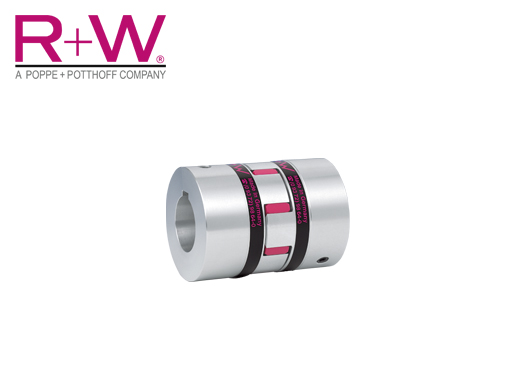

梅花弹性联轴器的主要元件就是两端轴套和中间的弹性体,弹性联轴器能够零背隙、无振动传递扭矩。背隙可以通过弹性体去消除。弹性联轴器的应用过程中也会遇到一些问题,今天给大家介绍一下梅花弹性联轴器在使用过程中应该怎么去安装,需要注意什么。

1.安装前,首先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰撞,梅花联轴器两个半联轴器内孔是否有杂物,内孔边缘是否有碰撞。如果有,应清洁轴和半联轴器,并用细锉处理碰撞。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10-30mm为好。

2.为便于安装,最好将两个半联轴节放入120-150保温箱或油槽中进行预热,使内孔尺寸增大,易于安装。安装后,确保轴头不能突出半联轴端面,最好齐平。检测两半联轴器之间的距离:沿半联轴器法兰两侧测量3-4点的读数,以及加长段和两个膜组的测量尺寸之和,误差控制在0-0.4mm范围内。


3.校正:用百分表检测两半联轴节法兰端面和外圆跳动。当法兰外圆小于250mm时,跳动值不得大于0.05mm;当法兰外圆大于250mm时,跳动值不得大于0.08。

4.安装螺栓:把螺栓从法兰盘小孔外侧穿入,从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如果安装不适或拆卸更换,轴和半联不会损坏,最好在安装后自由旋转。

5.操作说明:启动设备前,应检查梅花联轴器的螺母是否松动或脱落。如有,应及时用扳手拧紧螺母。

梅花联轴器的安装过程不需要准备太多事项,主要做好安装前的准备工作就可以的,把握好安装的细节,做好调试工作就没太大问题的。更多还是细节方面的事项,所以在准备工作没做好前,尽量先不要安装,更多的问题可以咨询深圳维动。
