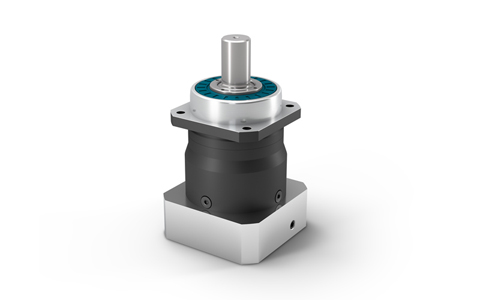

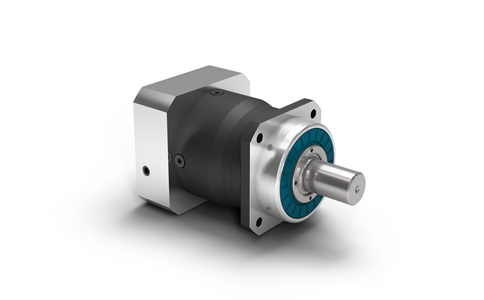

带输出轴行星减速机 PLHE

这款行星减速机的进步之处在于: 集精度和经济性于一身。

PLHE 是首款经济性与高精度结合的减速机。

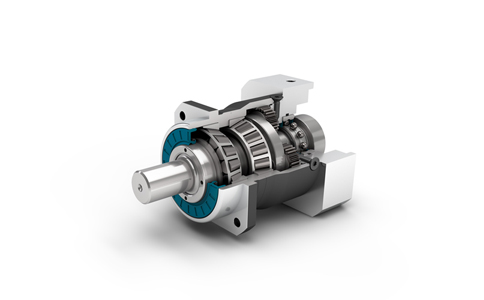

此款减速机配有预紧的圆锥滚子轴承,确保了很高的刚性和优秀的负载能力。

我们研发的密封件能够完全防止灰尘和喷溅水进入机器内。

产品详情技术参数

PLHE行星减速机经过经济型减速机的优化,在精度和经济型上有了很大的提升,也是首款经济型和高精度于一体的减速机。自主研发的密封件能有效防止喷溅水和灰尘进入机器内部,借助智能型结构能得到保护。

这款减速机在要求比较严苛的环境里也可以发挥这款减速机的特性,预紧的圆锥滚子轴承保证了减速机拥有这高刚性,即使运行的方向频繁切换,输出的轴承可以保持着零背隙。即使是持续负载情况下,也可以保持良好的特性。


产品介绍

NEUGART的带输出轴的行星减速机适合各种各样的驱动解决方案。

输出轴可以选择不同形式,例如作为带滑键的传动轴以相互啮合的方式可靠传输动力。

滑键是一种通用型连接元件,可在众多驱动组件中找到,在带输出轴的行星减速机与您的应用之间建立快速可靠的连接。

带光滑输出轴的行星减速机是以摩擦配合的方式连接至联轴器的理想元件。因此,在反转运行时您也能获得优秀的扭矩传输。

也可经由多齿轴将带输出轴的行星减速机与您的驱动系统连接。利用这根符合 DIN 5480 标准的啮合型输出轴,您可通过内齿以相互啮合的方式非常简便地安装其他驱动组件,如小齿轮。


行星减速机的驱动法兰可个性化适配电机。带输出轴的行星减速机与伺服电机组成的紧凑型单元提升了灵活性。

由于输出轴的转动惯量较小,带输出轴的行星减速机是面向诸多动态应用领域的理想解决方案。

由于带输出轴的行星减速机的广泛多样性,我们为您提供最大的自由度来选择适合具体应用的产品。

PLHE带有超长定心环,可以在任意位置安装,输入的法兰可以适配特殊的电机;输出轴样式多样化,而且可以定制装有小齿轮的减速机;经过优化的转动惯量锁紧系统,采用的高精度齿轮,可以保持很高的啮合精度。减速机的抗扭刚度在2.6-27.5Nm之间,重量1.5-8.8kg可以去选择,具体减速机数据选型样本会有完整的数据,也可在适配电机时通过NCP展现。



产品优势

高精度、经济型、高刚性、高负载、完全密封


特点

高负载时依然能保持刚性

密封性高

可安装任意位置

终生润滑免维护

精确啮合



可选择

输出轴类型多样

润滑

经过优化的胀紧系统

驱动法兰类型多样

安装好的小齿轮


用途

包装设备、印刷行业、农产品行业


PLHE减速机型号速比

PLHE060-3、PLHE060-4、PLHE060-5、PLHE060-7、PLHE060-8、PLHE060-10、PLHE060-9、PLHE060-12、PLHE060-15、PLHE060-16、PLHE060-20、PLHE060-25、PLHE060-32、PLHE060-40、PLHE060-64、PLHE060-100
PLHE080-3、PLHE080-4、PLHE080-5、PLHE080-7、PLHE080-8、PLHE080-10、PLHE080-9、PLHE080-12、PLHE080-15、PLHE080-16、PLHE080-20、PLHE080-25、PLHE080-32、PLHE080-40、PLHE080-64、PLHE080-100
PLHE120-3、PLHE120-4、PLHE120-5、PLHE120-7、PLHE120-8、PLHE120-10、PLHE120-9、PLHE120-12、PLHE120-15、PLHE120-16、PLHE120-20、PLHE120-25、PLHE120-32、PLHE120-40、PLHE120-64、PLHE120-100

PLHE60减速机尺寸图

PLHE行星减速机图纸下载:
PLHE选型参考图

减速机参数 PLHE060 PLHE080 PLHE120 P
传动比 3, 4, 5, 7, 8, 10 1
传动比 9, 12, 15, 16, 20, 25, 32, 40,64,100 2
使用寿命 h 30.000
满载时效率 % 97/96
最低工作温度/最高工作温度 -25/90
防护等级 IP65
标准润滑 润滑脂(终生润滑)
食品级润滑 润滑脂(终生润滑)
低温润滑 润滑脂(终生润滑)
安装位置 任意
标准回程间隙 arcmin <10-<12 <7-<9 <7-<9
抗扭刚度 Nm/arcmin 2.6-4.6 7.3-12.3 16.7-27.5
减速机重量 kg 1.5-1.8 3.0-4.0 6.8-8.8
标准的箱体表面 箱体:钢 - 热处理后氧化(黑色)
运行噪音 dB/(A) 58 60 65
基于减速机输入法兰的最大弯距
Nm 8 16 40

额定输出扭矩

PLHE060 PLHE080 PLHE120 I P
28 85 115 3 1
38 115 155 4
40 110 195 5
25 65 135 7
18 50 120 8
15 38 95 10
44 130 210 9 2
44 120 260 12
44 110 230 15
44 120 260 16
44 120 260 20
40 110 230 25
44 120 260 32
40 110 230 40
18 50 120 64
15 38 95 100


输出轴载荷

  PLHE060 PLHE080  PLHE120
20000h的径向力  N 3200 5500 6000
20000h的轴向力 N 4400 6400 8000
30000h的径向力 N 3200 4800 5400
30000h的轴向力   N 3900 5700 7000
20000h 倾斜力矩 Nm 191 383 488
30000h 倾斜力矩 Nm 191 335 439


几何尺寸

PLHE060 PLHE080  PLHE120 P
输出轴直径  mm 16 22 32
输出端定位凸台直径 mm 60 70 90
箱体直径  mm 60 80 115
输出端法兰外方  mm 70 80 110
总长  mm 127 159 199.5 1
139.5 177 227 2
输出轴轴长 mm 48 56 88
