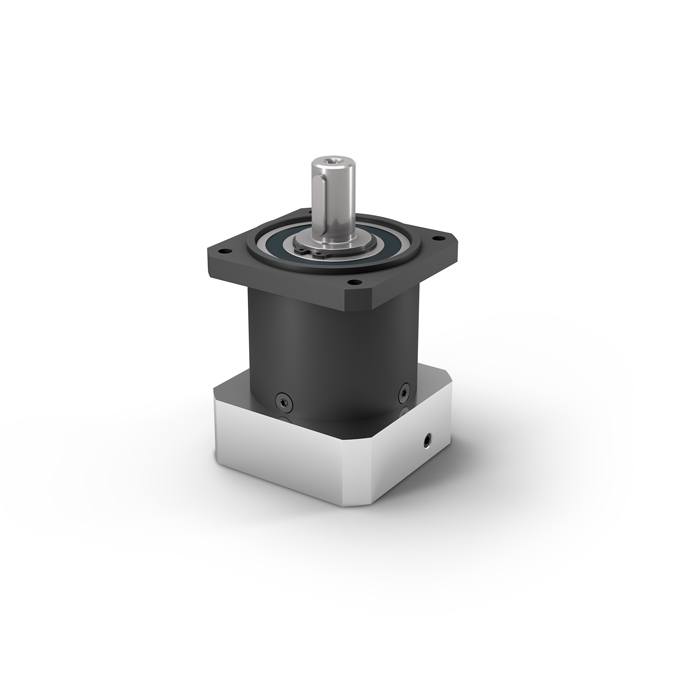

带输出轴行星减速机 PLQE

一款可便捷安装的行星减速机,发热量低,可承受较高的力

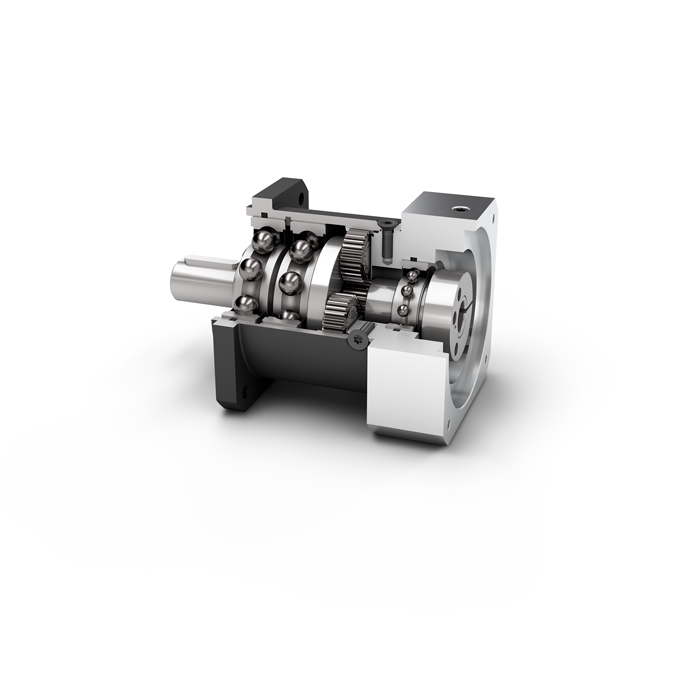

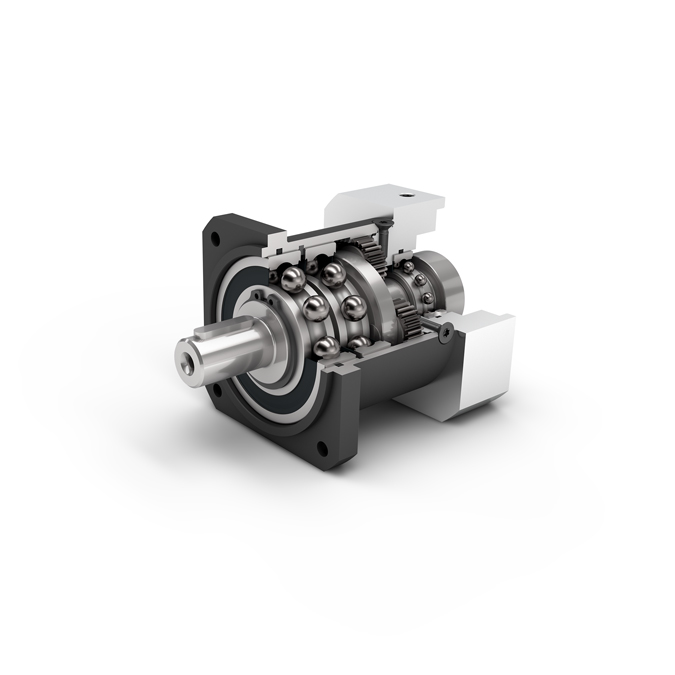

这款 PLQE 结构简单,功能强劲。无需中间法兰便可直接将 其连接在设备上。输出端较大规格的深沟球轴承能够承受 较高的径向力和轴向力。同时仅产生低的热量,即使在要求高的生产循环中也能安全可靠地运行。

产品详情技术参数

PLQE行星减速机在 NEUGART系列中是一款可以安装很便捷的行星减速机,这款减速机的发热量低,而且能承受比较高的径向力和轴向力;输出端配有深沟球滚子轴承,具有高承载、低发热的特点。


PLQE减速机介绍

PLQE减速机有60、80、120三种尺寸可以去选择,同PLE型号一样,可以安装3套行星齿轮架,3-512共24种速比可以选择,可以搭配多种不同型号的步进电机和伺服电机。PLQE经济型减速机,采用方形输出法兰,输出轴多种规格可以去选择,拥有同轴减速机系列的优点,NEUGART研发的增强深沟球轴承,不需要额外的轴承组件,其驱动原件可直接安装在输出轴上,这款减速机适合高承载情况下工作。带有通孔的正方形输出法兰,因此可以直接将这款减速机安装在设备上,节省时间和成本。在安装的时候,可以通过减速机的通孔在任何减速对其进行安装作业,由此可见,搭配这款减速机,进行结构的设计就会变得简单方便。NEUGART在高转速时的发热量也是很低的,经过研发的低摩擦损耗轴承结构经过优化的润滑功能,使PLQE在面对一些极端的挑战也可以轻松的去应对。


PLQE减速机可以在-25℃-90℃的极端环境工作;IP54防护等级;标准润滑、低温润滑和食品级润滑,共三种润滑方式可以去选择;因为其结构紧凑性,可以采用任意的安装方式,安装简便;抗扭刚度在2.8-19Nm区间,具体数据根据选型方案变化;减速机的重量在1.1-10.1Kg之间去选择。这款减速机的详细数据NEUGART选型样本均有记载,在选型过程中技术也可提供全面的减速机与电机配合数据。
PLQE减速机适用在高负载的情况,如桁架、加工、印刷等行业。深圳市维动自动化设备有限公司提供NEUGART全系列产品,专业的技术提供全方位的选型方案,专业的NCP选型软件技术支持、对接NEUGART减速机公司,报价快、货期短。



产品优势

安装便捷、发热量低、高承载、结构简单、无需中间法兰安装、运行安全可靠

可选择

输出轴类型多样

润滑

经过优化的胀紧系统

驱动法兰类型多样



用途

机床、食品行业、印刷行业、农产品行业

特点

高转速时发热量低

经过优化的输出轴承

正方形输出法兰

多轴系统中高的动态性

可以任意安装位置

精确啮合


NEUGART经济型系列减速机型号多样化,符合各类应用场景需要,在机床、锂电、激光切割、机器人等行业有着广泛应用。NCP选选型软件,输入减速机需求或电机型号后匹配相应减速机/电机型号,在线出图,操作简单方便,图纸直观易懂,CAD、3D图纸样式多样,供选型参考,数据详细明确。不同应用需求可选择不同类型产品,可供选择随着电机或应用情况改变,更多型号选择可联系技术沟通。

PLQE行星减速机尺寸图在线下载:

PLQE减速机图纸

减速机参数 PLQE060 PLQE080 PLQE120 P
传动比 3, 4, 5, 7, 8, 10 1
9, 12, 15, 16, 20, 25, 32, 40, 64 2
60, 80, 100, 120, 160, 200, 256, 320, 512 3
使用寿命 h 30.000
满载时效率 % 98/97/92
最低工作温度/最高工作温度 -25/90
防护等级 IP54
标准润滑 润滑脂(终生润滑)
食品级润滑 润滑脂(终生润滑)
低温润滑 润滑脂(终生润滑)
安装位置 任意
标准回程间隙 arcmin <10-<15 <7-<11 <7-<11
抗扭刚度 Nm/arcmin 2.8-4.1 8.5-13.4 14.0-19.0
减速机重量 kg 1.1-1.5 2.7-4.0 6.4-10.1
标准的箱体表面 箱体:钢 - 热处理后氧化(黑色)
运行噪音 dB/(A) 58 60 65
基于减速机输入法兰的最大弯距
Nm 8 16 40


额定输出扭矩

PLQE060 PLQE080 PLQE120 I P
28 85 115 3 1
38 115 155 4
40 110 195 5
25 65 135 7
18 50 120 8
15 38 95 10
44 130 210 9 2
44 120 260 12
44 110 230 15
44 120 260
16
44 120 260 20
40 110 230 25
44 120 260 32
40 110 230 40
18 50 120 64
44 110 260 60 3
44 120 260 80
44 120 260 100
44 110 230 120
44 120 260 160
40 110 230 200
44 120 260 256
40 110 230 320
18 50 120 512


输出轴载荷

输出轴载荷    PLQE060   PLQE080  PLQE120

 20000h的径向力/30000h的径向力

N   700-900 1700-2050 2400-2950
20000h的轴向力/30000h的轴向力 N   800-1000 2000-2500 2100-2500
20000h倾斜力矩   Nm 37 102   232


几何尺寸

PLQE060  PLQE080 PLQE120 等级
输出轴直径  mm 16
20 25
输出端定位凸台直径 mm 60 80 110
箱体直径  mm 60 80 115
输出端法兰外方 mm 70 90 115
总长 mm
111.0 145.0 201.5 1
123.5 162.5 229.5
2
136.0 180.0 257.0 3
输出轴轴长   mm 32 40 55
