PSNpro

凭借斜齿传动技术，PSNpro成功实现静音运行与极致同步精度的双重突破。它也是高循环扭矩工况的理想选择。其预紧的圆锥滚子轴承与方形输出法兰结构，确保超高负载能力，助力输出轴承受极端工况下的极限载荷。

在线留言 资料下载
产品详情技术参数

特点

  • 精密型
  • 同轴减速机
  • 斜齿
  • 配有预紧的圆锥滚子轴承
  • 径向轴密封
  • 正方形输出法兰
  • 输出端带有超长定心环
  • 旋转方向 同方向
  • 行星齿轮架（笼状结构）


输出轴类型多样

  • 附带平键的输出轴
  • 光滑输出轴
  • 花键输出轴 (DIN 5480)

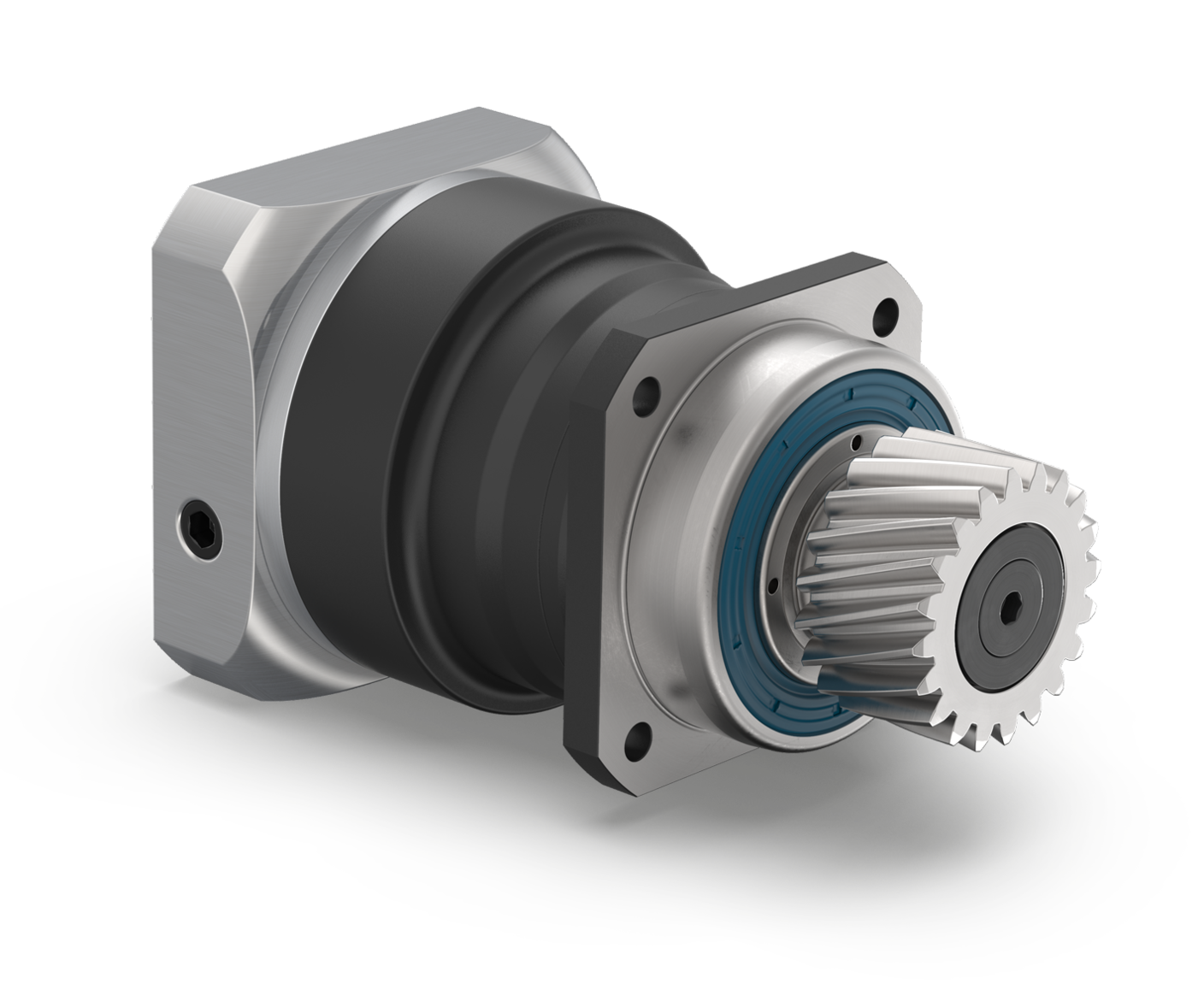

  • 带小齿轮的输出轴

回程间隙

  • 标准回程间隙
  • 降低回程间隙

润滑

  • 标准润滑
  • 食品级润滑

外壳表面

  • 标准的箱体表面
  • 喷漆表面

经过优化的张紧系统

  • 优化转动惯量的夹紧系统
  • 电机轴直径的夹紧系统

输入方式

  • 适配电机

安装好的小齿轮

  • PK1 - 斜齿小齿轮
  • PK1 - 直齿小齿轮
减速机参数 PSNpro 055 PSNpro 070 PSNpro 090 PSNpro 115 PSNpro 142
 PSNpro 190 等级
传动比 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 10 1
12, 15, 16, 20, 25, 35, 40, 50, 70, 100 2
有效系数 η % 96 - 97
最低工作温度 / 最高工作温度 Tmin / Tmax °C -25 / 90
防护等级 IP65
标准回程间隙 φ arcmin <6 - <8 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5
降低回程间隙 φ arcmin <4 - <6 <2 - <3 <1 <1 <1 <1
抗扭刚度 C2t Nm /arcmin 1.3 - 1.7 3.6 - 4.5 10.6 - 13.2 28.0 - 34.0 61.0 - 76.0 179.0 - 228.0
减速机重量 m kg 0.8 - 1.1 2.2 4.0 - 4.2 6.9 - 8.4 15.1 - 16.8 34.5 - 39.4
运行噪音 LpA dB(A) 56 57 58 63 66 68

输出轴载荷 PSNpro 055 PSNpro 070 PSNpro 090 PSNpro 115 PSNpro 142 PSNpro 190
最大径向力 Fr max N 950 3200 5500 6000 13000 20000
最大轴向力 Fa max N 2200 3400 4500 6500 12000 17000
最大倾斜力矩 MK max Nm 40 203 419 562 1566 2887

输入特性 PSNpro 055 PSNpro 070 PSNpro 090 PSNpro 115 PSNpro 142 PSNpro 190
转动惯量 J1 kgcm2 0.095 - 0.126 0.150 - 0.294 0.327 - 0.920 1.147 - 2.775 3.444 - 13.112 18.722 - 53.182
平均空载扭矩 T0 Nm 0.15 - 0.30 0.15 - 0.75 0.25 - 1.45 0.50 - 3.00 0.85 - 7.95 2.00 - 17.65

输出扭矩 PSNpro 055 PSNpro 070 PSNpro 090 PSNpro 115 PSNpro 142 PSNpro 190 等级
周期性扭矩 T2Z Nm 14 - 25 32 - 68 72 - 150 190 - 330 315 - 850 850 - 1800 1
14 - 25 32 - 68 72 - 150 190 - 330 315 - 850 850 - 1800 2
最大扭矩 T2max Nm 21 - 40 52 - 83 116 - 200 280 - 440 490 - 870 1050 - 1850 1
21 - 40 51 - 83 116 - 220 280 - 520 500 - 1070 1050 - 2210 2
连续扭矩 T2D Nm 11 - 19 27 - 39 61 - 94 154 - 194 315 - 600 720 - 1380 1
11 - 25 27 - 61 61 - 103 162 - 220 315 - 550 720 - 1610 2
急停扭矩 T2Stop Nm 24 - 55 61 - 150 141 - 300 345 - 650 740 - 1750 1830 - 3600 1
24 - 55 61 - 150 116 - 300 345 - 650 740 - 2000 1830 - 3600 2

输入转速 PSNpro 055 PSNpro 070 PSNpro 090 PSNpro 115 PSNpro 142 PSNpro 190 等级
连续输入转速 n1D min-1 4050 - 5000 2500 - 4500 1950 - 4000 1500 - 3500 830 - 2950 460 - 1400 1
3650 - 5000 3800 - 4500 3900 - 4500 2500 - 4000 1350 - 3500 990 - 3000 2
最高机械输入转速 n1max min-1 10000 10000 10000 8500 - 10000 6500 - 8500 6000 - 6500
