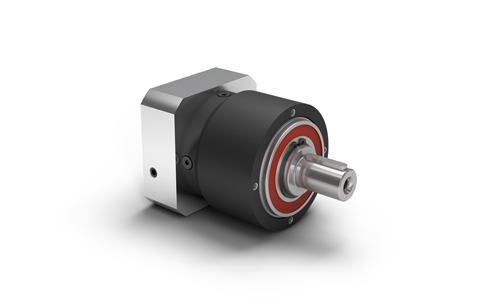

带输出轴行星减速机 PLPE

经济型行星减速机 发热量低。

PLPE 集合了经济型产品系列的优质特性,同时在性能上又有所提升:

它经济实用,同时又性能强劲,而且产生的热量也少。

其经过优化的输出轴承适用于径向力和轴向力较高的应用情况。

产品详情技术参数

PLPE行星减速机是一款集合了NEUGART经济型产品的相关特性的减速机,PLPE减速机的在经济型的优点上性能也有着很高的提升,这款减速机经济实用的同时,产生的热量又是很少的,而且这款减速机经过优化的输出轴承可以承受较高的径向力和轴向力,在一些难度比较高的工作中可以安全稳定的完成工作任务。


产品介绍

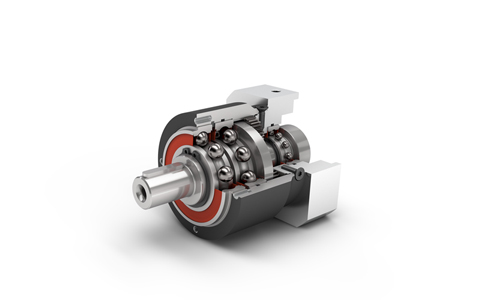

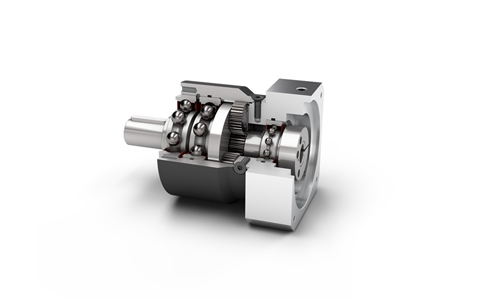

PLPE减速机经过优化的输出轴承。这款较大的深沟球轴承会让PLPE拥有较高的径向力和轴向力。不需要额外的轴承组件,这款减速机的驱动元件可以直接安装在输出轴上,而且结构简单且十分灵活。

最高转速时发热量低。这款减速机的低摩擦损耗轴承设计和经过润滑的功能让PLPE经济耐用。而且因为这款减速机的低发热优点,即使在高标准的生产环境中也可以发挥自身的特性。


这款减速机采用的是轴输出,可以选择不同轴的规格;齿轮行星架两级可供选择;3-100共17种速比选择;PLPE结构尺寸有50、70、90、120、155五种不同规格;额定扭矩5-460Nm,径向力可承受800-5200N,轴向力可承受1000-7000N,回程间隙6-19arcmin(可根据需求定制)。PLPE抗扭刚度0.7-73Nm,重量范围0.6-22.5kg之间,具体输出根据产品型号而定。

PLPE减速机在食品、印刷和切割机等行业或需要高径向力和轴向力的情况下使用。


产品优势

性能强劲、高径向力和轴向力、经济性、低发热

PLPE行星减速机速比型号

PLPE50-3、PLPE50-4、PLPE50-5、PLPE50-7、PLPE50-8、PLPE50-10、PLPE50-9、PLPE50-12、PLPE50-15、PLPE50-16、PLPE50-20、PLPE50-25、PLPE50-32、PLPE50-40、PLPE50-64、PLPE50-100
PLPE70-3、PLPE70-4、PLPE70-5、PLPE70-7、PLPE70-8、PLPE70-10、PLPE70-9、PLPE70-12、PLPE70-15、PLPE70-16、PLPE70-20、PLPE70-25、PLPE70-32、PLPE70-40、PLPE70-64、PLPE70-100
PLPE90-3、PLPE90-4、PLPE90-5、PLPE90-7、PLPE90-8、PLPE90-10、PLPE90-9、PLPE90-12、PLPE90-15、PLPE90-16、PLPE90-20、PLPE90-25、PLPE90-32、PLPE90-40、PLPE90-64、PLPE90-100
PLPE120-3、PLPE120-4、PLPE120-5、PLPE120-7、PLPE120-8、PLPE120-10、PLPE120-9、PLPE120-12、PLPE120-15、PLPE120-16、PLPE120-20、PLPE120-25、PLPE120-32、PLPE120-40、PLPE120-64、PLPE120-100
PLPE155-4、PLPE155-5、PLPE155-10、PLPE155-16、PLPE155-20、PLPE155-25、PLPE155-40、PLPE155-50、PLPE155-100

输出轴种类多样

润滑

经过优化的胀紧系统

驱动法兰类型多样

用途

食品行业、药品技术和药剂行业、印刷行业


特点

性价比高

高转速时低发热

经过优化的输出轴承

可以安装在任意位置

终生润滑免维护

精准啮合



PLPE尺寸图纸在线下载:

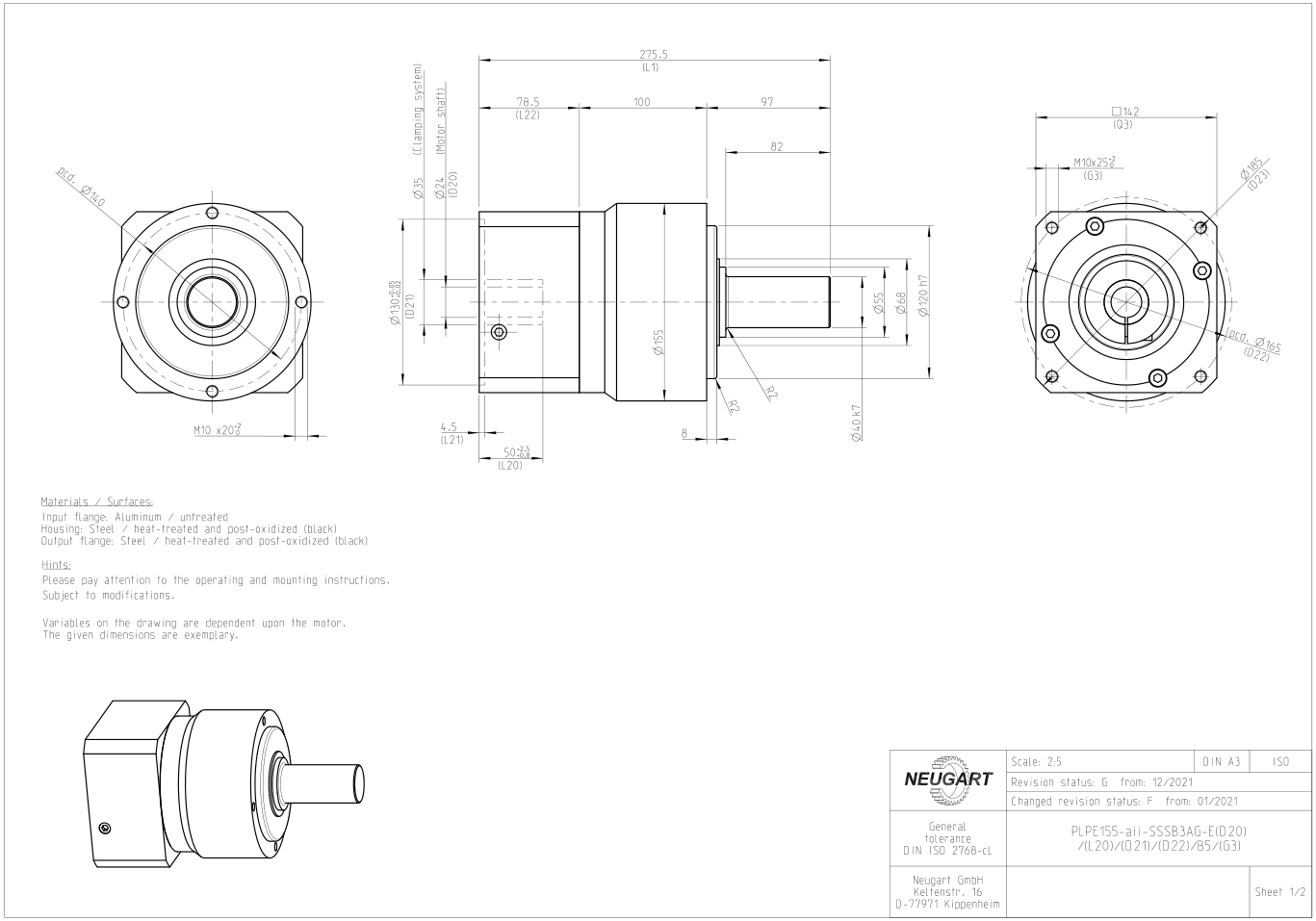

PLPE系列CAD参考图

减速机参数 PLPE050 PLPE070 PLPE090 PLPE120 PLPE155 P


传动比
3, 4, 5, 7, 8, 10 1
9, 12, 15, 16, 20, 25, 32, 40, 50,64,100 2
使用寿命 h 30.000

满载时效率

%
98
97
最低工作温度/最高工作温度 -25/90
防护等级 IP54
标准润滑 润滑脂(终生润滑)
食品级润滑 润滑脂(终生润滑)
低温润滑 润滑脂(终生润滑)
安装位置 任意
标准回程间隙 arcmin <15-<19 <10-<12 <7-<9 <7-<9 <6-<9
抗扭刚度 Nm/arcmin 0.7-1.1 3.5-5.8 9.7-16.1 24.5-43.5 54.5-73.0
减速机重量 kg 0.6-1.1 1.4-1.9 3.2-4.0 7.4-9.6 16.8-22.5
标准的箱体表面 箱体:钢 - 热处理后氧化(黑色)
运行噪音 dB/(A) 58 58 60 65 70
基于减速机输入法兰的最大弯距
Nm 3 8 16 40 180

额定输出扭矩

PLPE050 PLPE070 PLPE090 PLPE120 PLPE155 I P
11 28 85 115 - 3 1
15 33 90 155 460 4
13 30 82 172 445 5
8.5 25 65 135 - 7
6 18 50 120 - 8
5 15 38 95 210 10
12 33 97 157 - 9 2
15 33 90 195 - 12
13 33 82 172 - 15
15 33 90 195 460 16
15 33 90 195 460 20
13 30 82 172 445 25
15 33 90 195 - 32
13 30 82 172 460 40
- - - - 445 50
7.5 18 50 120 - 64
5 15 38
95 210 100


输出轴载荷

PLPE050 PLPE070 PLPE090 PLPE120 PLPE155
20000h的径向力  N           800            1050   1900 2500  5200
20000h的轴向力   N 1000  1350 2000 4000 7000
30000h的径向力  N 700 900 1700 2150 4600
30000h的轴向力 N 800 1000 1500 3000 6000
20000h 倾斜力矩 Nm 26 42 99 168 497
30000h 倾斜力矩 Nm 22 36 89 144 440

几何尺寸

 PLPE050  PLPE070  PLPE090  PLPE120  PLPE155 P
输出轴直径 mm 12 16 22 32 40
输出端定位凸台直径 mm 35
52 68 90 120
箱体直径  mm 50 70 90 120 155
总长 mm 94 111 147 192 275.5 1
mm 106.5 124 165 219.5 320 2
输出轴轴长  mm 24.5 36 46 68 97
