带输出轴行星减速机 PLN
这款完全密封的直齿行星减速机能够提供高的效能,且不会损失必要的刚性

这款直齿高精度行星减速机适用于需实现高效能和扭矩的应用情况。

PLN 配有预紧的圆锥滚

子轴承和我们自主研发的密封件保证了在有灰尘和喷溅水的环境下机器仍能提供最佳性能。

产品详情技术参数

PLN行星减速机是一款密封性很高的直齿行星减速机,这款减速机可以提供很高的效能,且不会损失必要的刚性。这款直齿行星减速机适合在需要实现高效能和扭矩的应用场景。PLN配有预紧的圆锥滚子轴承和我们自主研发的密封件,可以有效保证减速机的精度和密封性,在运行时防止了灰尘和喷溅水进入机器内部,可以提供很好的性能。


产品介绍

PLN行星减速机灰尘和喷溅水不会影响到这款减速机的运行。由于这款减速机配有径向轴的密封件,在严苛的环境条件下也可以发挥出优秀的质量。PLN减速机的防护等级为IP65,借助智能结构的设计,PLN在工作中等得到很好的保护。凭借这预紧的圆锥滚子轴承,PLN能够很好保持刚性,这款减速机是一种值得信赖的解决方案。PLN配有直齿轮,适合高性能的应用,由于这款减速机的智能型设计,这款减速机的功率密度比传统的减速机会更好。


PLN减速机回程间隙小,正常型号1-5弧分,可定制小于1弧分减速机。在任意位置都适合安装,输入的法兰可以适配特殊的电机,输出轴样式多样化,有花键、带销孔、装小齿轮、法兰输出多种可以选择。采用的是正方形输出法兰,输出端带有超长定心环。使用寿命在20000h,工作温度-25-90℃范围,标准、食品级、低温三种方式可以选择。减速机的抗扭刚度在3.4-224Nm范围,具体的产品数据根据选择型号不同。

详细的三维模型,型号参数清晰明了,技术提供选型帮助。



产品优势

高负载时仍能保持优秀刚性

密封性好

直型齿轮可实现高的扭矩

可安装在任意位置

可个性化调节电机上的驱动法兰

经过终生润滑,因此免维护


可选择

回程间隙

输出轴类型多样

润滑

经过优化的张紧系统

驱动法兰类型多样

安装好的小齿轮


用途

锂电行业、涂布机行业、激光切割、包装印刷


特点

高密封、高扭矩、高效能、高负载

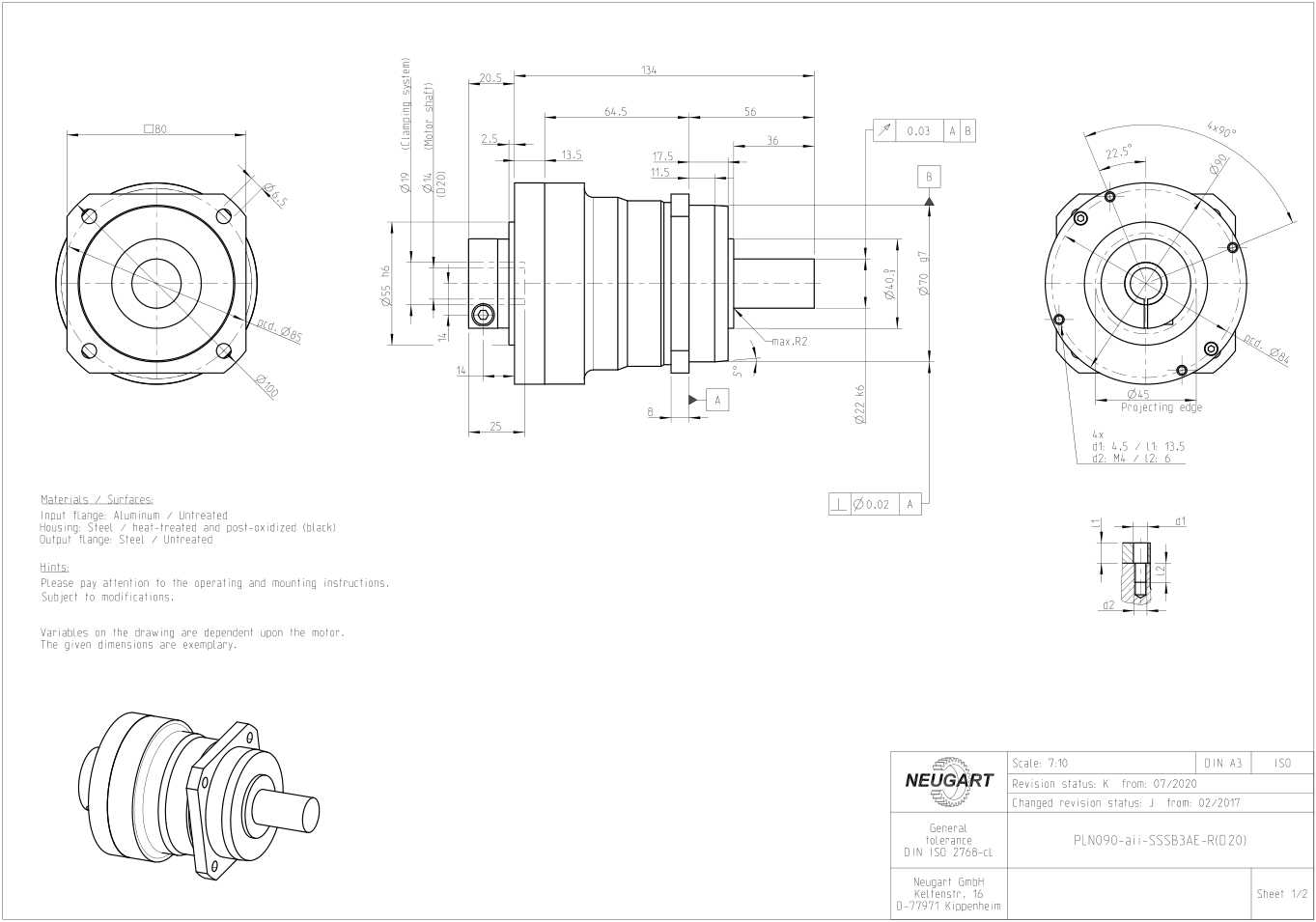

PLN高精度行星减速机尺寸图纸下载:
PLN行星减速机尺寸图纸

减速机参数 PLN070 PLN090 PLN115 PLN142 PLN190 P
传动比 3, 4, 5, 7, 8,10 1
传动比 12,15,16,20,25,32,40,64,100 2
使用寿命 h
20.000
T2N×0.88时的使用寿命 h 30.000
满载时效率 % 98/95
最低工作温度/最高工作温度 -25/90
防护等级 IP65
标准润滑 润滑油(终生润滑)
食品级润滑 润滑油(终生润滑)
低温润滑 润滑油(终生润滑)
安装位置 任意
标准回程间隙 arcmin <3-<5
降低回程间隙 arcmin <2 <1 <1 <1 <1
抗扭刚度 Nm/arcmin 3.4-5.0 9.0-12.4 22.0-29.5 61.0-78.0 155.0-224.0
减速机重量 kg 2.0-2.6 3.3-4.3 6.5-9.0 16.0-22.0 33.4-49.6
标准的箱体表面 箱体:钢 - 热处理后氧化(黑色)
运行噪音 dB/(A) 60 62 65 70 74
基于减速机输入法兰的最大弯矩 Nm 18 38 80 180 300


额定输出扭矩

PLN070 PLN090 PLN115 PLN142 PLN190 I P
45 100 230 450 1000 3 1
60 140 300 600 1300 4
65 140 260 750 1600 5
45 90 180 530 1300 7
40 80 150 450 1000 8
27 60 125 305 630 10
68 110 250 780 1500 12 2
68 110 250 780 1500 15
77 150 300 1000 1800 16
77 150 300 1000 1800 20
65 140 260 900 1800 25
77 150 300 1000 1800 32
65 140 260 900 1800 40
40 80 150 450 1000 64
27 60 125 305 630 100


输出轴载荷

PLN070 PLN090 PLN115 PLN142 PLN190
20000h的径向力  3200
5500 6000 12500 21000
20000h的轴向力 4400 6400 8000 15000 21000
30000h的径向力  3200 4800 5400 11400 18000
30000h的轴向力 3900 5700 7000 13200 18500
20000h倾斜力矩 191 383 488 1420 2535
30000h倾斜力矩 191 335 439 1295 2173


几何尺寸

PLN070 PLN090 PLN115 PLN142 PLN190 P
输出轴直径 16 22 32 40 55
输出端定位凸台直径 60 70 90 130 160
输出端法兰外方 70
80 110 142 190
总长 137.5 159.5 201 276 310.5 1
166.5 191.5 241 335 382.5 2
输出轴轴长 48 56 88 110 112
