装有小齿轮的高精度减速机

完全自主开发的减速机小齿轮组合,确保齿条传动在技术方面实现完美契合。

集成的减速机小齿轮组合确保齿条传动在技术方面达到了完美契合。凭借其精密的齿传动,使得众多的解决方案能够提供高水平的动力以及负荷能力。


产品详情技术参数



快速获取CAD数据

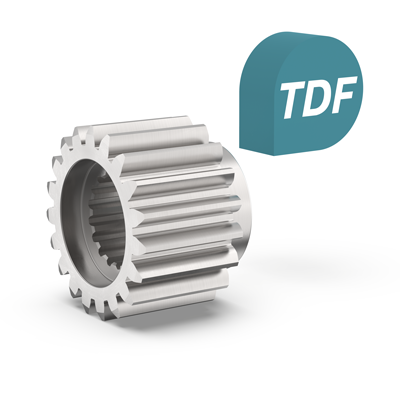

装有小齿轮减速机的 CAD 数据,可在Tec Data Finder 上用最短的时间通过电子邮件获得 。



安装快捷

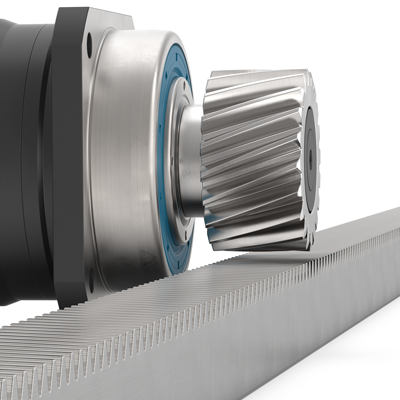

小齿轮已预装在减速机上,实现了应用中的快捷安装。



动态高

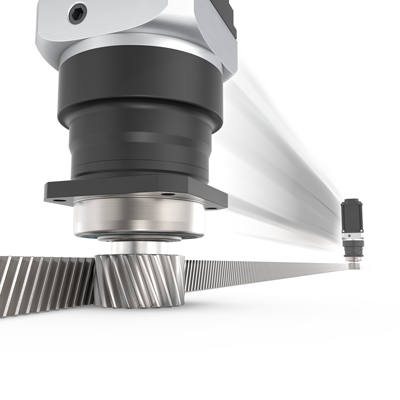

带小齿轮的减速机可承受高达 30,000 N 的进给力,最大进给速度达 650 m/min。

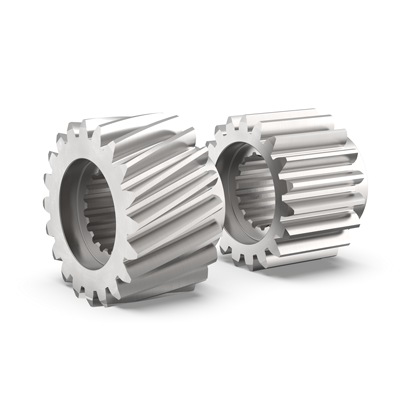

斜齿齿轮和直齿齿轮

可以为每种减速机尺寸选择合适的小齿轮 。



承载能力高

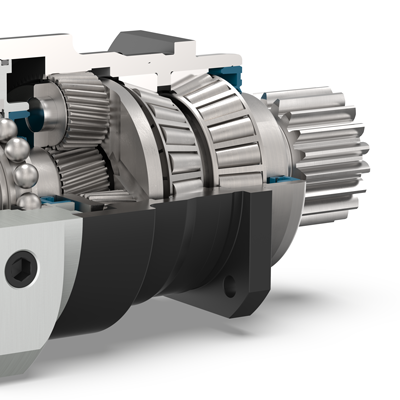

在传动轴支承结构中,减速机拥有高性能的锥形滚子轴承或角接触滚子轴承。它们负荷能力强,因此即使出现径向力和轴向力,重物也可以动态移动。



多种组合方式

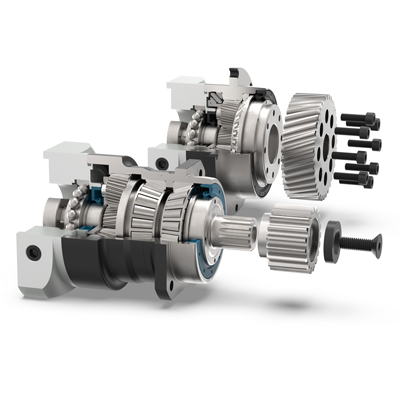

两个齿轮 + 八个减速机。 齿轮和高精度减速机的组合种类丰富,从而确保不仅能针对各种要求提供解决方案,而且通常能提供多种方案 。



装有小齿轮的高精度减速机

小齿轮和减速机之间在技术方面能够达到完美契合,是因为 Neugart 为此类小齿轮齿条应用而专门开发的行星减速机和直角行星减速机选用了自己生产的小齿轮。



PK1小齿轮
斜齿齿轮
小齿轮型号 模数 齿数 适用减速机
PK1
2 15 PSN070 PLN070 WPLN070 PLHE060
PK1 2 16 PSN070 PLN070 WPLN070 PLHE060
PK1 2 18 PSN070 PLN070 WPLN070 PLHE060
PK1 2 18 PSN090 PLN090 WPLN090 PLHE080
PK1 2 20 PSN090 PLN090 WPLN090 PLHE080
PK1 2 22 PSN090 PLN090 WPLN090 PLHE080
PK1 2 23 PSN115 PLN115 WPLN115 PLHE120
PK1 2 25 PSN115 PLN115 WPLN115 PLHE120
PK1 2 27 PSN115 PLN115 WPLN115 PLHE120
PK1 3 20 PSN115 PLN115 WPLN115 PLHE120
PK1 3 20 PSN142 PLN142 WPLN142
PK1 3 22 PSN142 PLN142 WPLN142
PK1 3 24 PSN142 PLN142 WPLN142
PK1 4 20 PSN190 PLN190
直齿齿轮
小齿轮型号 模数 齿数 适用减速机
PK1 2 16 PSN070 PLN070 WPLN070 PLHE060
PK1 2 19 PSN090 PLN090 WPLN090 PLHE080
PK1 3 17 PSN115 PLN115 WPLN115 PLHE120
PK1 3 22 PSN142 PLN142 WPLN142
PK1 4 19 PSN142 PLN142 WPLN142
PK1 4 22 PSN190 PLN190
PK1 5 19 PSN190 PLN190


PM1小齿轮
斜齿齿轮
小齿轮型号 模数 齿数 包括适配法兰 适用减速机
PM1 2 26 - PSFN064 PLFN064 WPSFN064 PFHE064
PM1 2 27 - PSFN064 PLFN064 WPSFN064 PFHE064
PM1 2 26 064 -> 090 PSFN090 PLFN090 WPSFN090 PFHE080
PM1 2 27 064 -> 090 PSFN090 PLFN090 WPSFN090 PFHE080
PM1 2 35 064 -> 090 PSFN090 PLFN090 WPSFN090 PFHE080
PM1 2 37 - PSFN090 PLFN090 WPSFN090 PFHE080
PM1 2 26 064 -> 110 PSFN110 PLFN110 WPSFN110 PFHE110
PM1 2 27 064 -> 110 PSFN110 PLFN110 WPSFN110 PFHE110
PM1 2 35 064 -> 110 PSFN110 PLFN110 WPSFN110 PFHE110
PM1 2 40 - PSFN110 PLFN110 WPSFN110 PFHE110
PM1 2 45 - PSFN110 PLFN110 WPSFN110 PFHE110
PM1 2 37 090 -> 140 PSFN140 PLFN140 WPSFN140
PM1 3 31 090 -> 140 PSFN140 PLFN140 WPSFN140
PM1 3 35 - PSFN140 PLFN140 WPSFN140
PM1 3 40 - PSFN140 PLFN140 WPSFN140
PM1 4 30 - PSFN140 PLFN140 WPSFN140
PM1 3 35 140 -> 200 PSFN200 PLFN200
PM1 3 40 140 -> 200 PSFN200 PLFN200
PM1 4 30 140 -> 200 PSFN200 PLFN200
