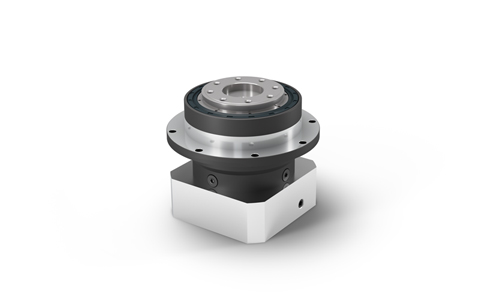

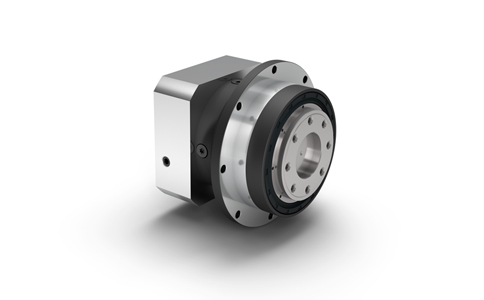

带输出法兰行星减速机 PFHE

用于高负载的法兰输出轴式行星减速机

PFHE 是一种极具吸引力的产品,适用于高径向负载应用。这种特殊的、预胀紧的角接触滚子轴承,搭配符合 EN ISO 9409-1 标准的法兰输出轴,使得 PFHE 的承载能力高。借助径向轴密封,这种减速机的输出端的防护等级达到 IP65,因此能够胜任严苛的使用环境

产品详情技术参数

PFHE行星减速机是一款具有吸引力的产品,适用于高径向负载应用。这种特殊的、预胀紧的角接触滚子轴承,搭配符合 EN ISO 9409-1 标准的法兰输出轴,使得 PFHE 的承载能力高。借助径向轴密封,这种减速机的输出端的防护等级达到 IP65,因此能够胜任严苛的使用环境。


产品介绍

PFHE采用圆形特大号输出法兰,径向轴密封,且易于安装。行星齿轮架采用的是直齿轮,配有预紧的角接触滚子轴承,法兰输出轴按ISO 9409标准,可以选择定制的装有小齿轮减速机。这款减速机是在其他经济型减速机的基础上做了进一步优化生产出来的型号,适用径向高负载的法兰减速机,凭借角接触滚子轴承,高防护等级,可以胜任严苛的工作环境。


PFHE行星减速机的常规使用寿命30000小时,工作温度为-25-90℃之间;标准、食品级、低温三种润滑方式;减速机的抗扭刚度为5.4-95Nm范围;重量1.1-7.9kg;最大径向力为5150N,最大轴向力为6450N。这款减速机在高负载的情况下依然能安全稳定的运行,适合自动化、印刷、木材加工等行业应用,而且紧凑结构,可以在狭小的环境安装,节省空间。


产品优势

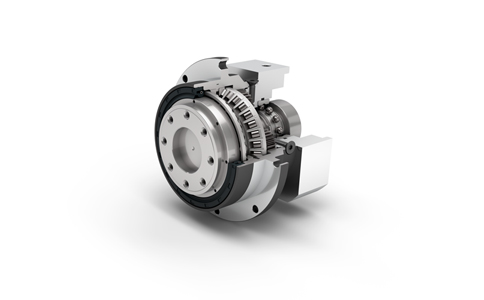

角接触滚子轴承

高承载

径向轴密封

可选择

润滑

经国有化的胀紧系统

驱动法兰类型多样

灵活连接电机

安装好的小齿轮



用途

包装、机床、农产品行业


特点

凭借创新的轴承设计,实现高径向负载

防护等级IP65

安装快捷安全

可安装任意位置

终生润滑免维护



PFHE行星减速机结构尺寸图

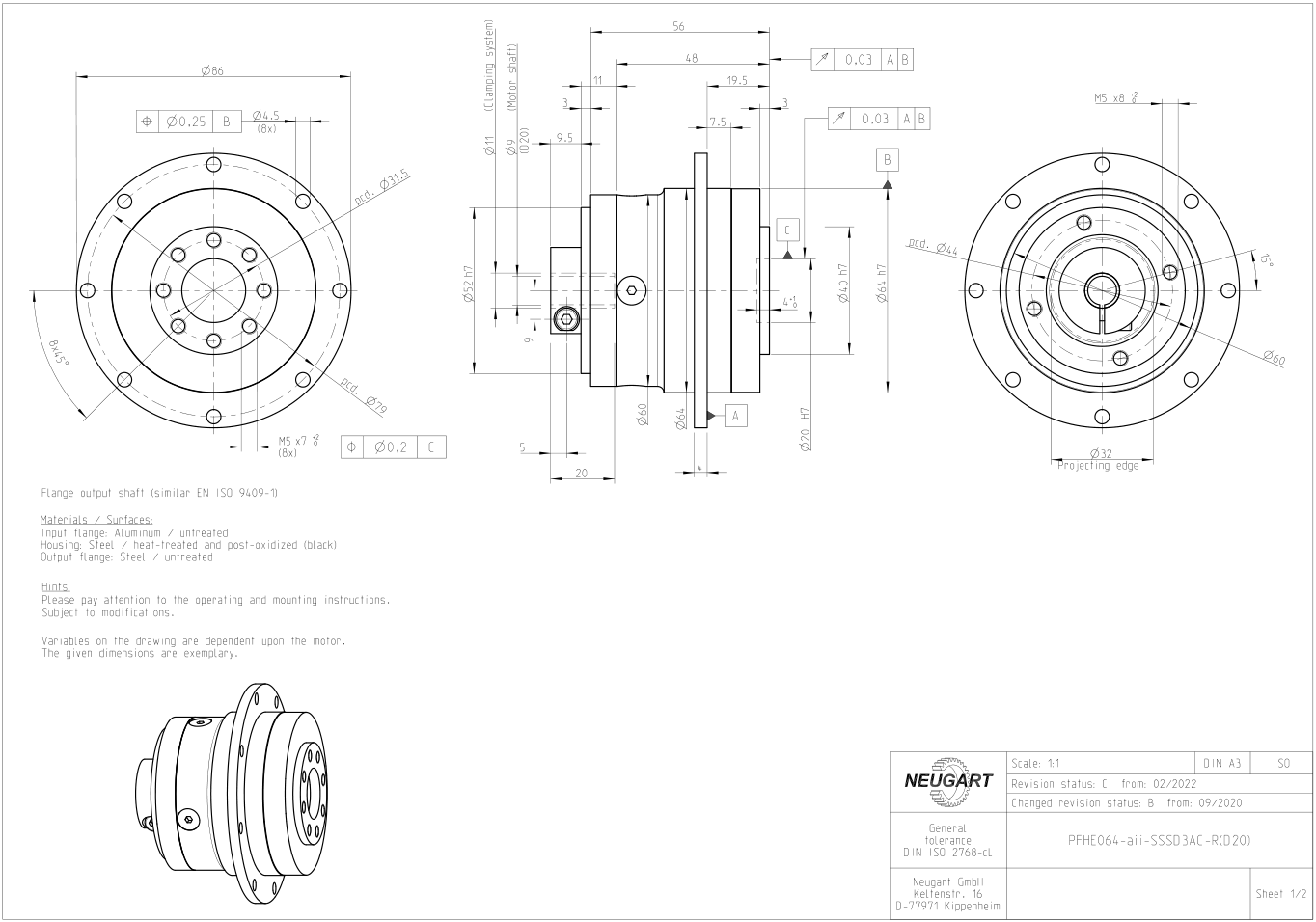

PFHE减速机图纸.pngPFHE064行星减速机结构尺寸图

PFHE090行星减速机结构尺寸图

PFHE110行星减速机结构尺寸图

PFHE行星减速机尺寸结构图下载:
PFHE尺寸结构图下载


注意:行星减速机价格需要技术确认型号后报价,具体型号报价请联系在线客服或是工程师!


减速机参数 PFHE064 PFHE090 PFHE110 P
传动比
3, 4, 5, 7, 8, 10 1
传动比 9, 12, 15, 16, 20, 25, 32, 40,64,100 2
使用寿命 h 30.000
满载时效率 % 97
最低工作温度/最高工作温度 -25/90
防护等级 IP65
标准润滑 润滑脂(终生润滑)
食品级润滑 润滑脂(终生润滑)
低温润滑 润滑脂(终生润滑)
安装位置 任意
标准回程间隙 arcmin <10-<12 <7-<9 <7-<9
抗扭刚度 Nm/arcmin 5.0-11.5 15.7-38.5 30.0-95.0
减速机重量 kg 1.1-1.4 3.1-3.8 5.9-7.9
标准的箱体表面 箱体:钢 - 热处理后氧化(黑色)
运行噪音 dB/(A) 60 62 65
基于减速机输入法兰的最大弯距
Nm 8 16 40

额定输出扭矩

PFHE064 PFHE090 PFHE110 I P
28 85 115 3 1
38 115 155 4
40 110 195 5
25 65 135 7
18 50 120 8
15 38 95 10
44 130 210 9 2
44 120 260 12
44
110 230 15
44 120 260 16
44 120 260 20
40 110 230 25
44 120 260 32
40 110 230 40
18 50 120 64
15 38 95 100



输出轴载荷

 PFHE064  PFHE090 PFHE110
20000h的径向力 N  2300    4100 5150
20000h的轴向力 N 2850 5450 6450
30000h的径向力 N 2000
3650 4550
30000h的轴向力  N 2500 4800 5600
20000h 倾斜力矩  Nm 110 278 407
30000h 倾斜力矩  Nm 96 248 360


几何尺寸

PLHE060 PLHE080 PLHE120     P
输出端安装孔节圆直径 mm 31.5  50 63
输出法兰定位凸台直径 mm 64 90 110
输出法兰直径 mm 86 118 145
总长  mm 72 100.5 117 1
mm 84.5 118 144 2
输出法兰长度  mm 19.5 30 29
