带输出轴行星减速机 PSN

斜齿高精度减速机能够实现噪音低的同步运行,轴承负载能力强。

PSN 的进步之处在于:其新型斜齿轮能够实现噪音极低的同步运行。

这款高精度行星减速机使用时振动低

—即使在轴承负载高时也能保证工件表面的质量。

产品详情技术参数

PSN行星减速机是NEUGART品牌的斜齿高精度减速机,能够实现低噪音情况下同步运行,轴承具有很强的负载能力。

PSN行星减速机相比其他精密型的进步的地方在于:这款减速机的新型齿轮能够实现在运行过程中低噪运行。在使用这款减速机的时候,减速机的振动大幅度降低-可以在轴承负载很高时提高工件的表面加工质量。


产品介绍

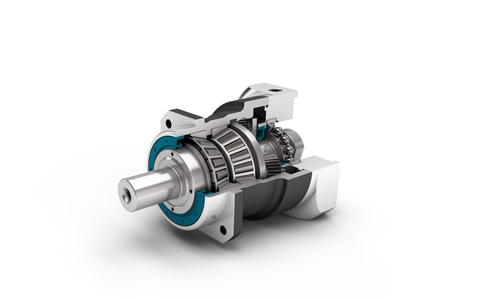

PSN行星减速机配有预紧的圆锥滚子轴承适合在极端条件运行。即使运行的方向频繁会切换,这款减速机也不会丧失必要的刚性,因此也适合高负载的情况。因为PSN使用的高精度斜齿轮,所以机器在运行时不需要采取其他的降噪措施,减速机自身就能在低噪的情况下运行。

PSN行星减速机的回程间隙小,在1-5arcmin,甚至小于1弧分,精度高,可以任意安装在任何位置,这款减速机的输入法兰可以适配特殊电机,在终生润滑的情况下也免维护,减少了工作的时间成本,输出轴多样化,花键带键等可以选择或进行其他的定制服务,还有一个经过优化的转动惯量系统。PSN减速机的额定扭矩在28-950Nm,径向力3200-20000N,轴向力4400-19000N。这款精密型同轴减速机采用的是正方形输出法兰,径向轴密封,安装方便,拥有很好的密封性,有效防止工作时的灰尘等进入机器内部。配有预紧的圆锥滚子轴承,这款减速机输出端有着很长的定心环,这款减速机因此在稳定运行的同时拥有精度,运行过程也是低噪运行。现在有着带齿轮减速机,高精度齿轮预先安装在减速机上,有效节省了齿轮安装的时候,让工作更方便快捷。

PSN行星减速机的使用寿命有30000h,可以在-25-90℃之间的温度内运作,有着食品、低温、标准三种润滑方式,减速机的重量范围在1.9-41.7kg,具体根据技术选型型号确定数据。



PSN行星减速机优势

高负载时仍能保持优秀的刚性

倾斜式齿轮带来质量的提升

运行十分安静

完全密封

可安装在任意位置

经过终生润滑,因此免维护


PSN行星减速机可选择

回程间隙:标准回程间隙、降低回程间隙

输出轴类型多样 :附带平键输出轴、光滑输出轴、花键输出轴

润滑  :标准润滑、食品级润滑、低温润滑

经过优化的张紧系统

安装好的小齿轮

PSN行星减速机行业应用特点

机床、印刷行业、锂电池、桁架

高精度、低噪音、低回程间隙、低噪

PSN行星减速机尺寸结构图:



PSN斜齿行星减速机图纸下载:

PSN070参考图纸

PSN090参考图纸

PSN115参考图纸


PSN142参考图纸

PSN190参考图纸

减速机参数 PSN070 PSN090 PSN115 PSN142 PSN190 P
传动比 3, 4, 5, 7,8,10 1
传动比 12,15,16,20,25,35,40,50,70,100 2
使用寿命
h
20.000
T2N×0.88时的使用寿命 h 30.000
满载时效率 % 98/97
最低工作温度/最高工作温度 -25/90
防护等级 IP65
标准润滑 润滑脂(终生润滑)
食品级润滑 润滑脂(终生润滑)
低温润滑 润滑脂(终生润滑)
安装位置 任意
标准回程间隙 arcmin <3-<5
降低回程间隙 arcmin <2 <1 <1 <1 <1
抗扭刚度 Nm/arcmin 3.6-5.0 9.2-13.8 22.0-39.5 61.0-85.0 179.0-255.0
减速机重量 kg 1.9-2.7 3.4-4.1 6.8-8.2 15.3-17.6 34.9-41.7
标准的箱体表面 箱体:钢 - 热处理后氧化(黑色)
运行噪音 dB/(A) 57 58 63 66 68
基于减速机输入法兰的最大弯距
Nm 18 18/38 38/80 80/180 180/300

额定输出扭矩

PSN070 PSN090 PSN115 PSN142 PSN190 I P
29 54 135 380 845 3 1
39 80 180 470 950 4
40 80 175 405 950 5
37 78 175 355 900 7
              39
              75              155
             350
               -                8
28 59 140 305 750 10
29 54 135 380 845 12 2
29 54 135 380 845 15
39 80 180 450 950 16
39 80 180 450 950 20
40 80 175
405 950 25
40 80 175 405 950 35
39 80 180 470 950 40
40 80 175 405 950 50
37 78 175 355 900 70
28 59 140 305 750 100


输出轴载荷
PSN070 PSN090 PSN115 PSN142 PSN190
20000h的径向力 3200 5500 6000 13000 20000
20000h的轴向力 4400 6400 8000 15000 19000
30000h的径向力   3200 4800 5400 11500 17500
30000h的轴向力 3900 5700 7000 13500 18500
20000h倾斜力矩 203 419 562 1566 2887
30000h倾斜力矩 203 366 506 1385 2526

几何尺寸
PSN070 PSN090 PSN115 PSN142 PSN190 P
输出轴直径 16 22 32 40 55
输出端定位凸台直径 60 70 90 130 160
输出端法兰外方 70 80 110 142 190
总长 134 157 202.5 261.5 310.5 1
162.5 179 224.5 292.5 355.5 2
输出轴轴长 48 56 88 110 112
