特点
经济型

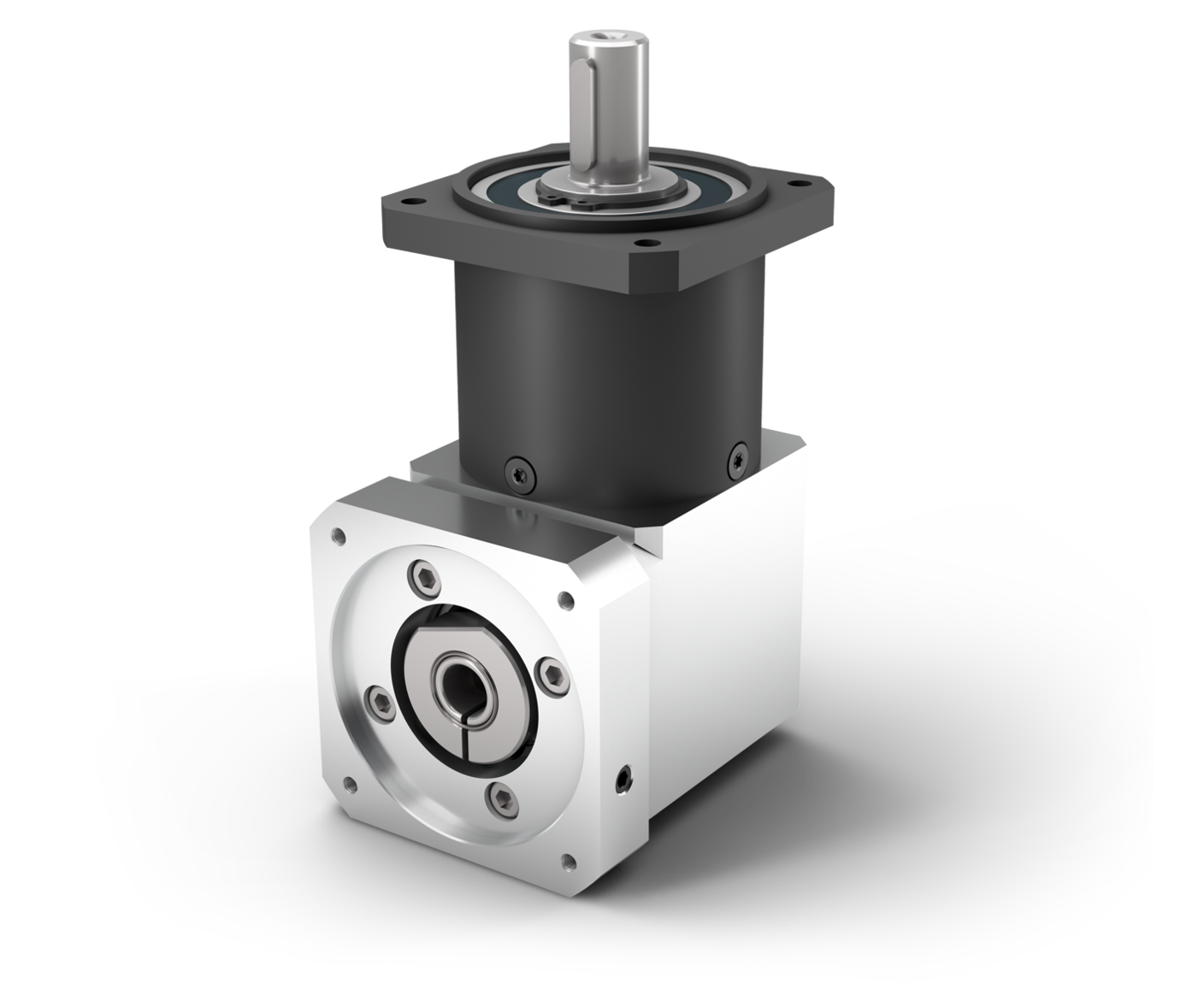

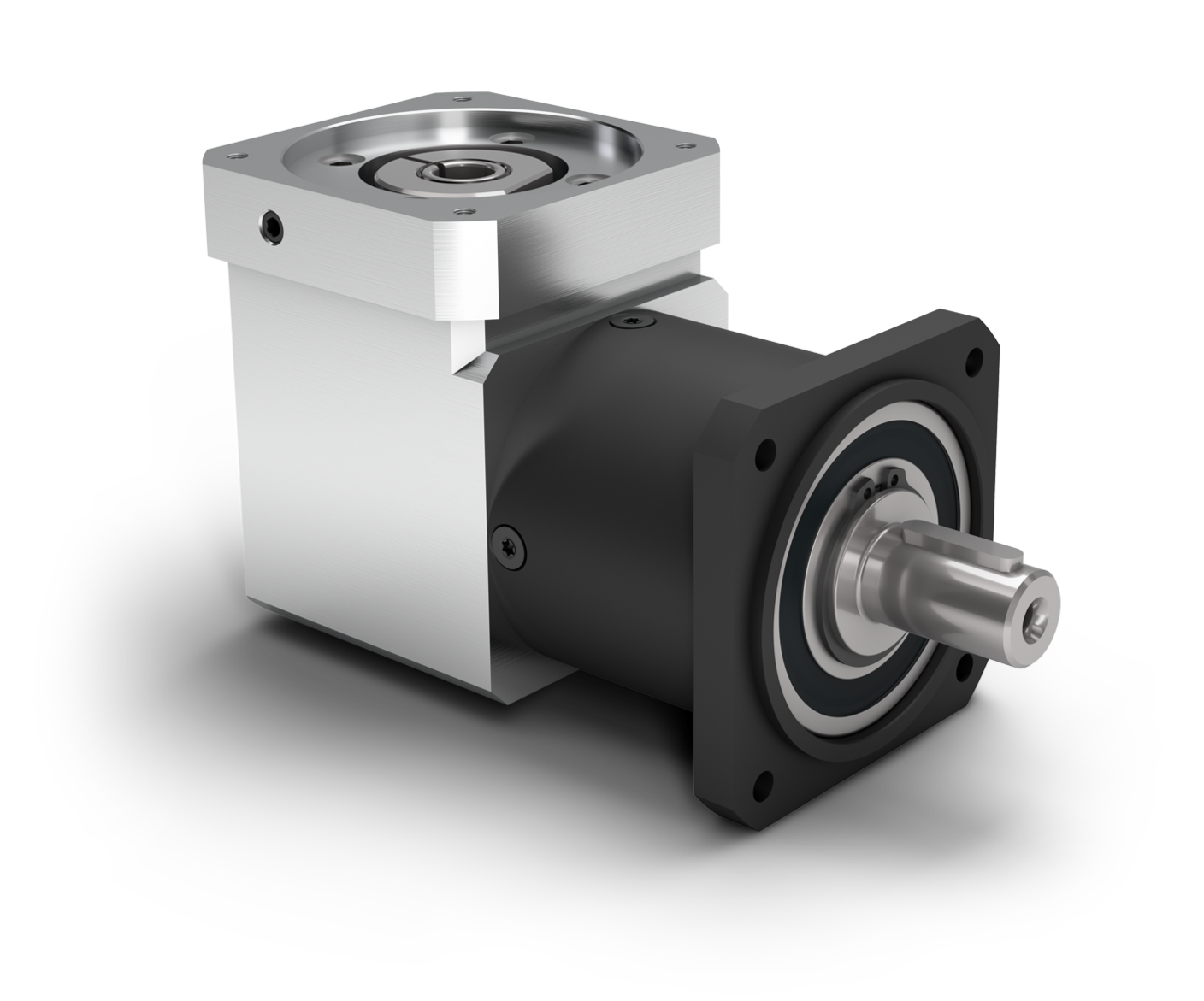

直角减速机
直齿

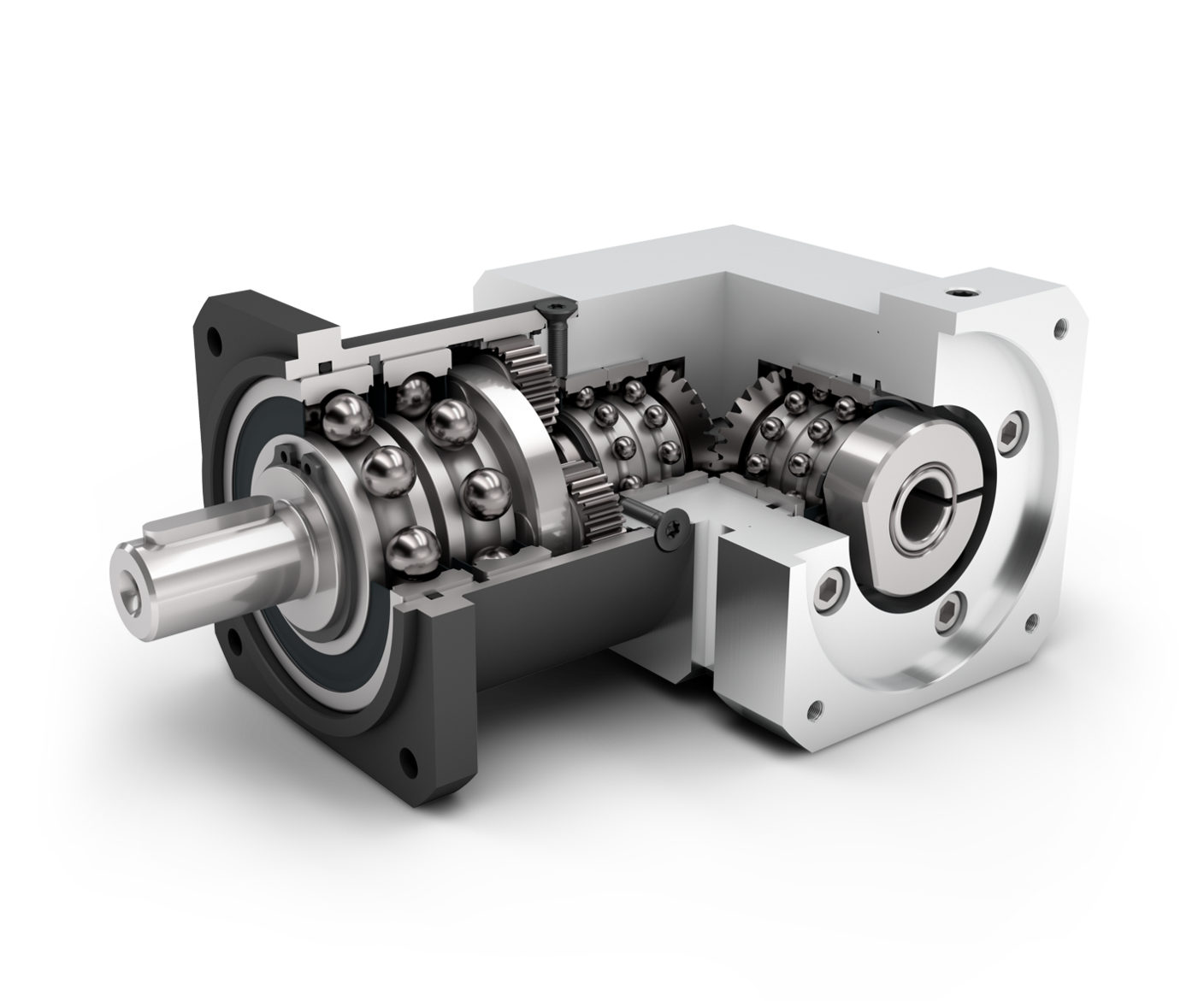

锥齿轮 直角型
增强深沟球轴承
正方形输出法兰
多样的传动比（ i=3 至 i=512）
旋转方向 同方向
行星齿轮架
输出轴类型多样
附带平键的输出轴
光滑输出轴
润滑
标准润滑
食品级润滑
外壳表面
标准的箱体表面
喷漆表面
输入方式
适配电机
无适配电机法兰 -–通用法兰
| 减速机参数 | WPLQE 060 | WPLQE 080 | WPLQE 120 | 等级 | ||
|---|---|---|---|---|---|---|
| 传动比 | 3, 4, 5, 7, 8, 10 | 1 | ||||
| 9, 12, 15, 16, 20, 25, 32, 40, 64 | 2 | |||||
| 60, 80, 100, 120, 160, 200, 256, 320, 512 | 3 | |||||
| 有效系数 | η | % | 88 - 95 | |||
| 最低工作温度 / 最高工作温度 | Tmin / Tmax | °C | -25 / 90 | |||
| 防护等级 | IP54 | |||||
| 标准回程间隙 | φ | arcmin | <16 - <21 | <13 - <17 | <11 - <15 | |
| 抗扭刚度 | C2t | Nm /arcmin | 1.9 - 3.9 | 4.4 - 12.3 | 9.3 - 18.0 | |
| 减速机重量 | m | kg | 1.8 - 2.2 | 4.2 - 5.5 | 10.4 - 14.1 | |
| 运行噪音 | LpA | dB(A) | 70 | 73 | 75 | |
| 输出轴载荷 | WPLQE 060 | WPLQE 080 | WPLQE 120 | ||
|---|---|---|---|---|---|
| 最大径向力 | Fr max | N | 1500 | 2500 | 4000 |
| 最大轴向力 | Fa max | N | 1950 | 3800 | 3800 |
| 最大倾斜力矩 | MK max | Nm | 62 | 124 | 314 |
| 输入特性 | WPLQE 060 | WPLQE 080 | WPLQE 120 | ||
|---|---|---|---|---|---|
| 转动惯量 | J1 | kgcm2 | 0.228 - 0.377 | 0.868 - 1.355 | 2.648 - 3.702 |
| 平均空载扭矩 | T0 | Nm | 0.15 - 0.20 | 0.25 - 0.65 | 0.80 - 1.45 |
| 输出扭矩 | WPLQE 060 | WPLQE 080 | WPLQE 120 | 等级 | ||
|---|---|---|---|---|---|---|
| 周期性扭矩 | T2Z | Nm | 14 - 25 | 38 - 67 | 78 - 135 | 1 |
| 18 - 44 | 50 - 120 | 120 - 260 | 2 | |||
| 18 - 44 | 50 - 120 | 120 - 260 | 3 | |||
| 最大扭矩 | T2max | Nm | 23 - 40 | 60 - 107 | 124 - 215 | 1 |
| 28 - 70 | 80 - 192 | 192 - 415 | 2 | |||
| 28 - 70 | 80 - 192 | 192 - 415 | 3 | |||
| 连续扭矩 | T2D | Nm | 6 - 15 | 14 - 36 | 32 - 86 | 1 |
| 15 - 37 | 41 - 102 | 96 - 220 | 2 | |||
| 15 - 37 | 42 - 102 | 102 - 220 | 3 | |||
| 急停扭矩 | T2Stop | Nm | 60 - 80 | 135 - 220 | 300 - 500 | 1 |
| 80 - 88 | 190 - 260 | 380 - 520 | 2 | |||
| 80 - 88 | 190 - 240 | 380 - 520 | 3 |
| 输入转速 | WPLQE 060 | WPLQE 080 | WPLQE 120 | 等级 | ||
|---|---|---|---|---|---|---|
| 连续输入转速 | n1D | min-1 | 4500 | 4000 | 3500 | 1 |
| 4500 | 4000 | 3500 | 2 | |||
| 4500 | 4000 | 3500 | 3 | |||
| 最高机械输入转速 | n1max | min-1 | 13000 | 7000 | 6500 |
