带输出法兰转角型行星减速机 WPSFN

短的螺旋齿直角型变速器, 带法兰输出轴和空心轴。

我们的 WPSFN 系列凭借其标准化的法兰接口能够极其轻松快 速地集成到系统当中。通过准双曲面齿轮以及斜齿行星系统,大大优化了同步运行性能以实现优质的加工表面质量。直角型精密减速机,搭配集成的空心轴输出方式,带给您新的 输出端连接解决方案。

产品详情技术参数

WPSFN空心轴行星减速机。配有法兰输出轴和空心轴的最短准双曲面齿轮直角型减速机我们的 WPSFN 系列凭借其标准化的法兰接口能够极其轻松快速地集成到系统当中。通过准双曲面齿轮以及斜齿行星系统,大大优化了同步运行性能以实现优秀的加工表面质量。最短的直角型精密减速机,搭配集成的空心轴输出方式,带给您新的输出端连接解决方案。



产品介绍

WPSFN法兰输出的空心轴减速机是一款直角型减速机,在有限的空间可以发挥最优的效果;采用准双曲面齿轮,进一步提升了减速机的加工质量;配有预紧的角接触滚子轴承,圆形特大号输出法兰,可以选择降低回程间隙,额定扭矩22-625Nm,径向力2150-12000N,轴向力4200-9500N,回程间隙3-5弧分。这款减速机的使用寿命20000h,工作温度范围-25-90℃,有标准、低温、食品级三种润滑方式,抗扭刚度范围1.9-111Nm,不同规格型号选型参数不一,具体参考选型参数。我们带输出法兰的转角型行星减速机以其紧凑的法兰接口而出众。直角结构便于节省空间地定位驱动系统,从而为您提供最大限度的设计自由。

行星减速机输出侧的几何结构以最常见的工业机器人为导向。依据 EN ISO 9409-1确定尺寸的优点在于快速简便地连接符合该标准的其他驱动组件,如转盘、线性单元或联轴器。由此便可简便快捷地建立带输出法兰的行星减速机与您机床的机械连接。此外,行星减速机与机床之间的连接还通过内置在输出法兰中的定位销孔予以保障。由于设计紧凑,法兰输出轴不仅非常节省空间,还具有很高的扭转强度。减速机的这一有利特性在驱动转盘或其他组件时得到证实:即使运动方向交替变化,依然具有高精度并快速循环工作。转角型行星减速机的驱动法兰可个性化适配电机。转角型减速机与伺服电机组成的紧凑型单元增加了灵活性。

为增加结构灵活性,带输出法兰的转角型行星减速机采用终身润滑,并且基于其设计可在所有空间位置安装和使用。因此,您可以不受驱动装置定位的限制,灵活设计结构空间。



产品优势

安装高度低,节省空间

通过高等级轮齿提升质量

标准化的法兰接口,带空心轴

完全密封

运行十分安静

可安装在任意位置


可选择

输出轴类型多样

回程间隙

润滑

经过优化的张紧系统

驱动法兰类型多样

安装好的小齿轮


用途

包装设备、机床、食品行业

特点

运行安静、精密型、法兰接口

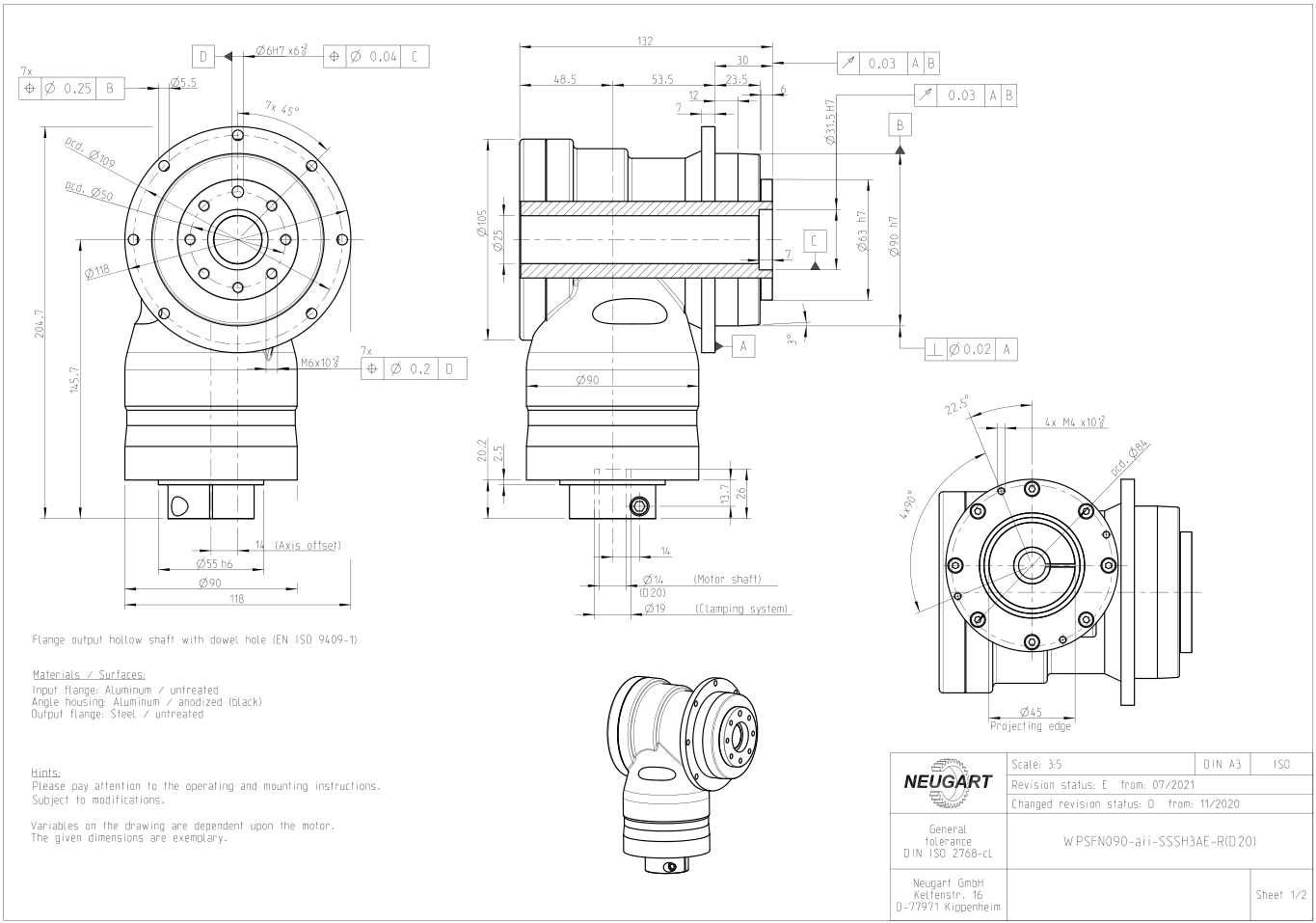

WPSFN90减速机尺寸图纸.pngWPSFN直角法兰输出空心轴减速机图纸下载:
WPSFN减速机结构尺寸图

减速机参数 WPSFN064 WPSFN090 WPSFN110 WPSFN140 P
传动比  4, 5, 7, 8, 10 1
传动比 16, 20, 25, 28, 32, 35, 40, 50, 70,100 2
使用寿命
h
20.000
T2N×0.88时的使用寿命 h 30.000
满载时效率 % 94/93
最低工作温度/最高工作温度 -25/90
防护等级 IP65
标准润滑 润滑脂(终生润滑)
食品级润滑 润滑脂(终生润滑)
安装位置 任意
标准回程间隙 arcmin <5
降低回程间隙 arcmin <3
抗扭刚度 Nm/arcmin 1.9-6.9 4.0-20.0 10.1-44.0 26.0-111.0
减速机重量 kg 3.5-4.0 5.6-7.0 9.0-11.7 19.2-26.0
标准的箱体表面 箱体:钢 - 热处理后氧化(黑色)
运行噪音 dB/(A) 66 67 68 70
基于减速机输入法兰的最大弯距
Nm 12 12/25.5 25.5/53 53/120


额定输出扭矩

WPSFN064 WPSFN090 WPSFN110 WPSFN140 I P
45 90 160 320 4 1
42 75 140 280 5
28 51 91 189 7
27 50 90 180 8
22 40 75 160 10
62 130 310 625 16 2
62 130 300 560 20
60 120 255 540 25
62 112 204 364 28
62 108 200 360 32
60 123 255 455 35
60 123 250 450 40
60 110 200 375 50
37 78 175 355 70
28
59 140 305 100


输出轴载荷

WPSFN064 WPSFN090 WPSFN110 WPSFN140
20000h的径向力  2400 4400 5500 12000
2150 3950 4900 12000
20000h的轴向力 4200 7200 9500 8500
4300 8200 9500 8500
30000h的径向力  2100 3900 4800 11000
1900 3500 4350 11000
30000h的轴向力 3700 6300 8400 7500
3800 7200 8400 7500
20000h倾斜力矩 200 484 689 1989
132 326 475 1030
30000h倾斜力矩 175 429 601
1823
117 289 422 944


几何尺寸

WPSFN064 WPSFN090 WPSFN110 WPSFN140 P
输出端安装孔节圆直径
31.5
50 63 80
输出法兰定位凸台直径 64 90 110 140
输出法兰直径 86 118 145 179
空心轴直径 17 25 35 50 1
总长 104.5 132 153.5 201.5 1
122.5 139.5 154 224 2
输出法兰长度 19.5 30 29 38
