卫生型行星减速机 HLAE

独特的行星减速机 采用经过认证的卫生设计 - 安全 清洁流程的理想之选

HLAE 具有独特的优势:它是世界首款经过认证的卫生设计的行星减速机——减速机外表无螺栓 ,因此灵活多变;性能出众;便于清洁。专为敏感领域,如医药、化妆品和食品行业应用而研发。

产品详情技术参数

安装时十分灵活

独特的圆环式造型

清洁便捷安全

经过认证的安全性

可安装在任意位置

经过终生润滑,因此免维护

优点:
输出轴类型多样
经过优化的胀紧系统
密封套件
FDA密封件

HLAE卫生型减速机规格图纸下载:
HLAE尺寸图纸


纽卡特介绍

NEUGART减速机应用行业


hlae减速机速比

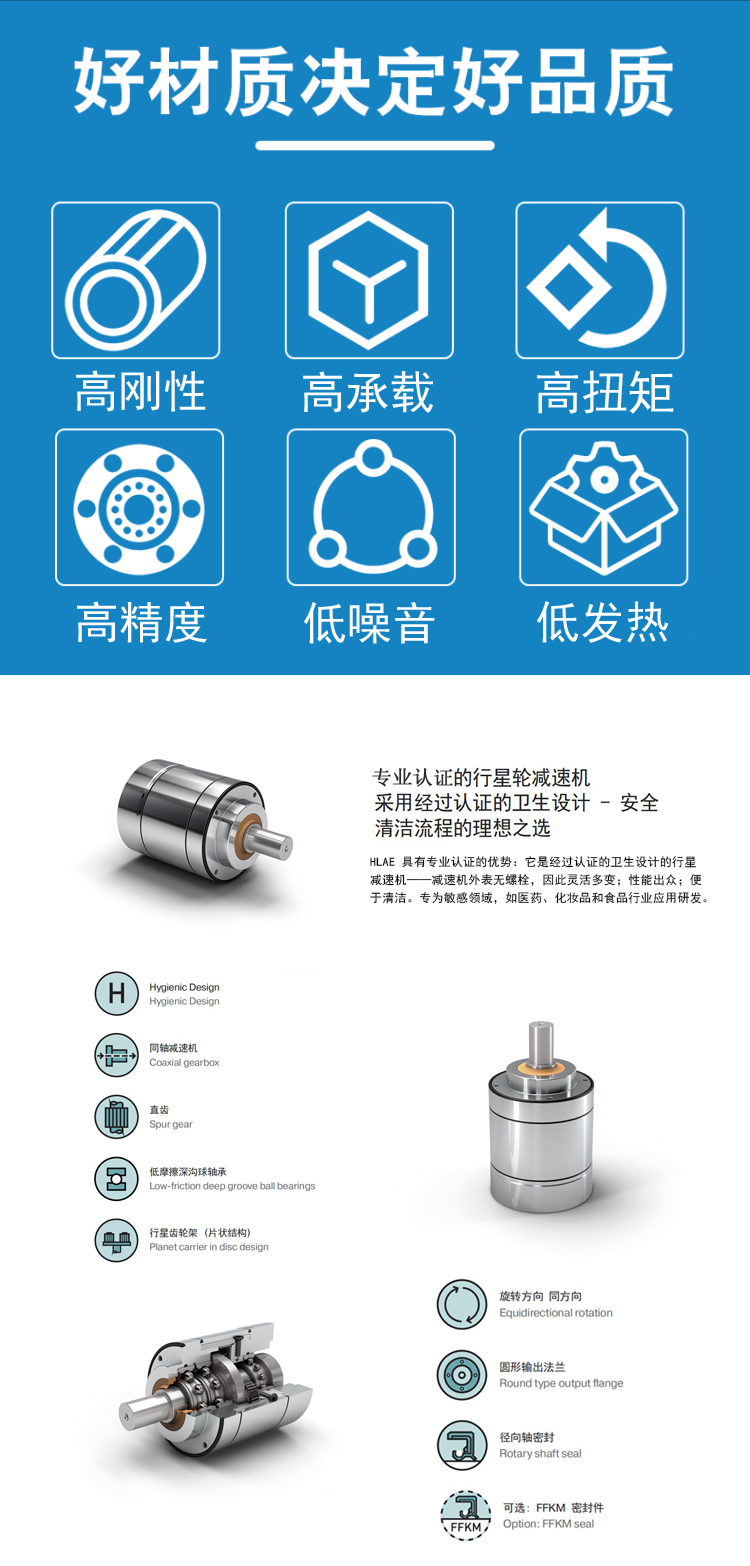

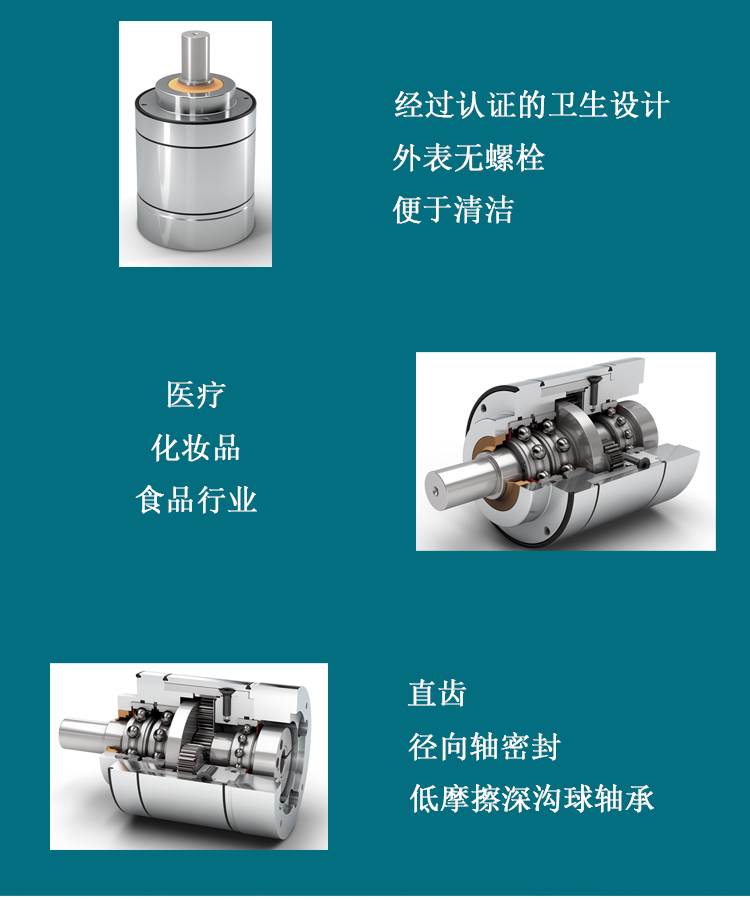

hlae减速机细节图


减速机参数 HLAE 070 HLAE 090 HLAE 110 等级
传动比 3, 4, 5, 7, 8, 10 1
9, 12, 15, 16, 20, 25, 32, 40, 64, 100 2
满载时效率 η % 97 - 98
最低工作温度 / 最高工作温度 Tmin / Tmax °C -25 / 90
防护等级 IP69K
标准回程间隙 jt arcmin <10 - <12 <7 - <9 <7 - <9
抗扭刚度 cg Nm /arcmin 2.2 - 2.9 6.6 - 8.7 13.5 - 19.0
减速机重量 mG kg 2.1 - 2.5 3.7 - 4.5 7.3 - 9.0
运行噪音 Qg dB(A) 58 60 65


输出轴载荷 HLAE 070 HLAE 090 HLAE 110
20,000 h 径向力 / 30,000 h 径向力 Fr 20.000 h / Fr 30.000 h N 400 - 450 600 - 900 1250 - 1450
20,000 h 轴向力 / 30,000 h 轴向力 Fa 20.000 h / Fa 30.000 h N 500 - 550 1000 - 1500 2000 - 2500
20,000 h 倾斜力矩 MK 20.000 h Nm 22 49 109


转动惯量 HLAE 070 HLAE 090 HLAE 110
转动惯量 J kgcm2 0.064 - 0.135 0.740 - 0.983 1.569 - 2.630


输出扭矩 HLAE 070 HLAE 090 HLAE 110 等级
额定输出扭矩 T2N Nm 15 - 33 38 - 87 95 - 171 1
15 - 33 38 - 87 95 - 171 2
最大输出扭矩 T2max Nm 24 - 53 61 - 140 152 - 274 1
24 - 53 61 - 140 152 - 274 2
急停扭矩 T2Stop Nm 30 - 66 76 - 174 190 - 342 1
30 - 66 76 - 174 190 - 342 2


输入转速 HLAE 070 HLAE 090 HLAE 110
T2N 和 S1 时的平均热输入转速 n1N min-1 3350 - 4000 1900 - 3500 1500 - 3000
最高机械输入转速 n1Limit min-1 13000 7000 6500
